Технические характеристики

Датчик давления топлива в рампе (Common Rail Pressure Sensor) предназначен для систем впрыска CRDi, устанавливаемых на дизельные двигатели Hyundai серий D4DD и D4GA.

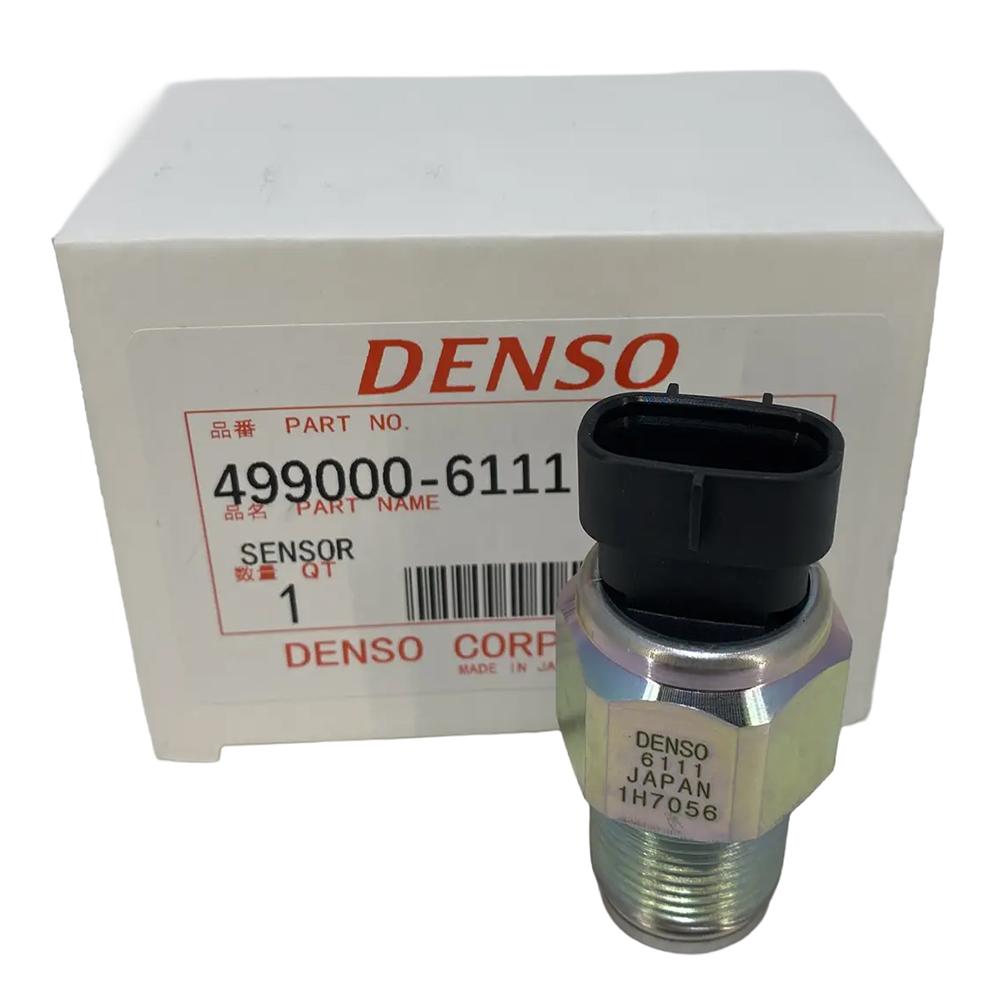

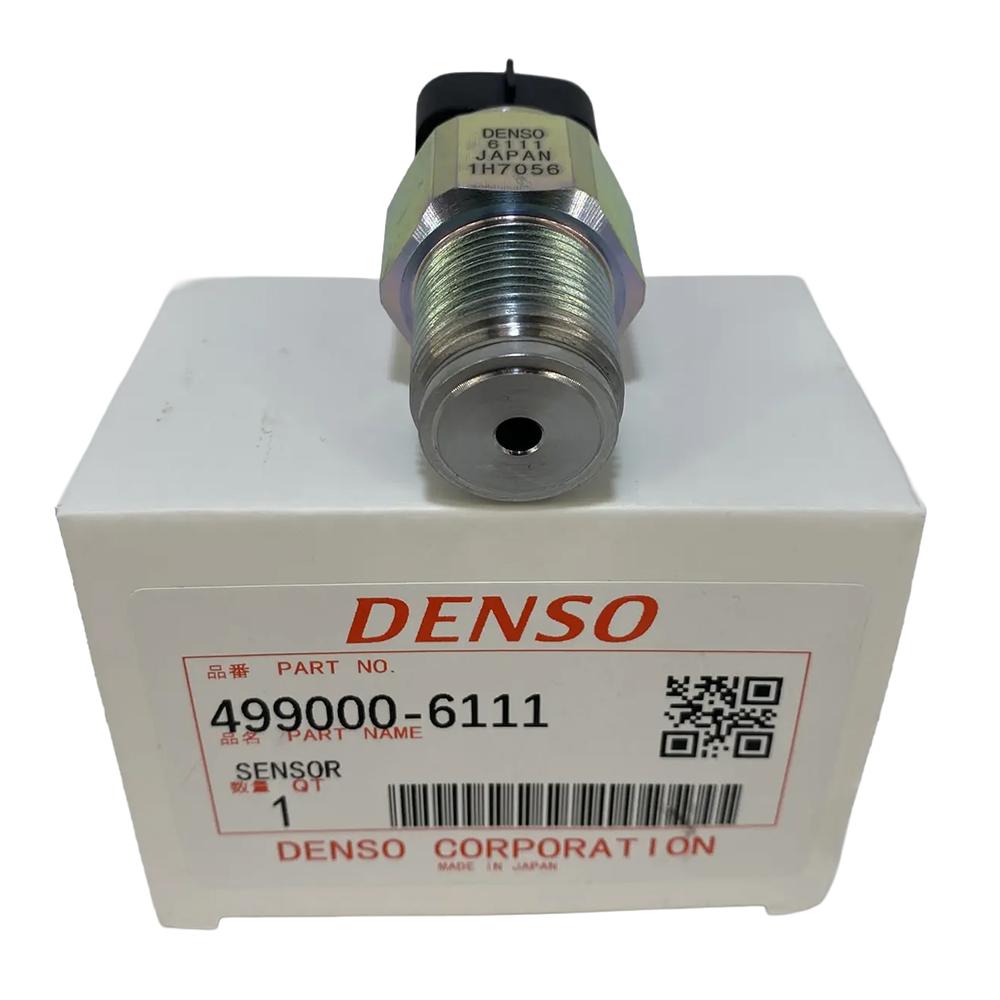

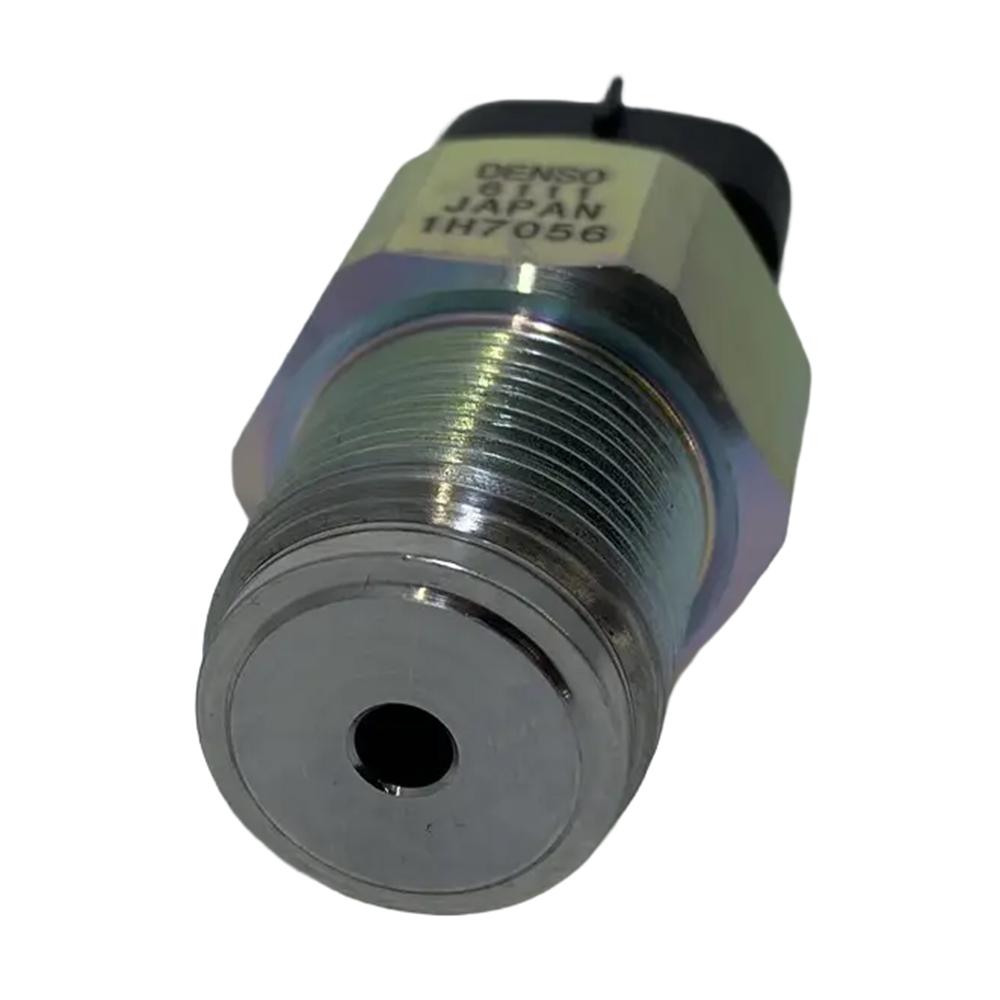

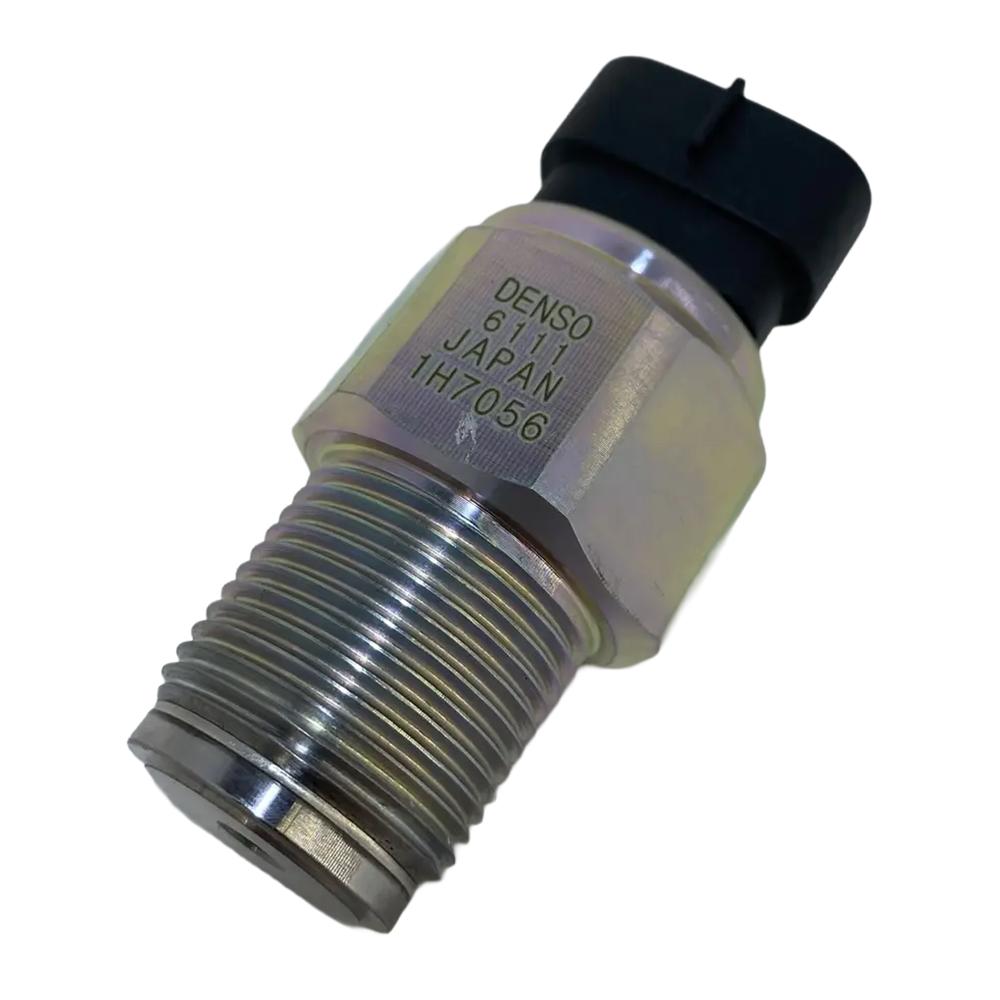

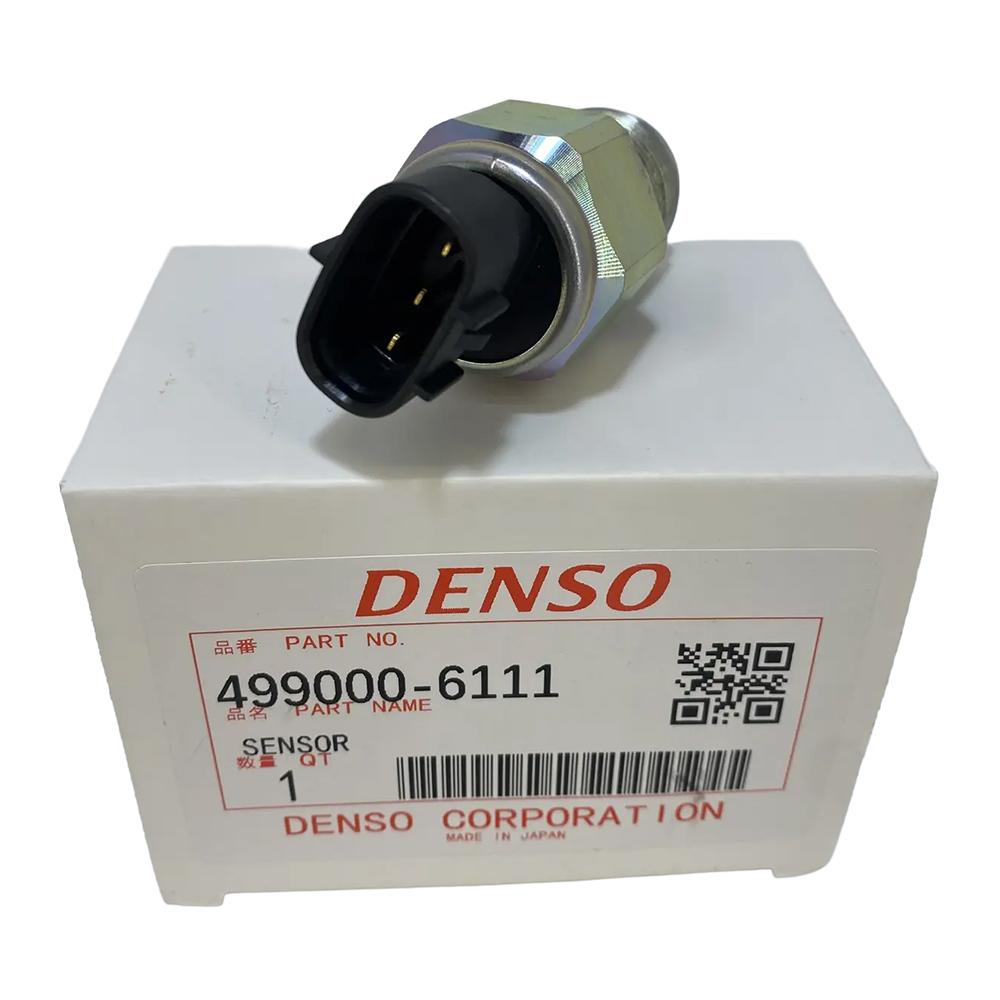

• Оригинальный номер: 4990006111

• Производитель: Denso (Япония) — ведущий производитель компонентов топливных систем

• Тип изделия: датчик давления топлива в рампе (Common Rail Pressure Sensor)

• Применяемость по двигателям:

  • D4DD (3,9 л Common Rail, Евро-3)

  • D4GA (3,9 л Common Rail, Евро-4)

• Применяемость по моделям: Hyundai HD-65, HD-72, HD-78, County

• Экологические классы: Евро-3, Евро-4

• Тип системы: Common Rail (CRDi) с электромагнитными форсунками

• Рабочий диапазон: 0–1800 бар (номинальное рабочее давление до 1600 бар)

Функциональное назначение

Датчик давления топлива в рампе является ключевым элементом системы Common Rail:

• Измерение давления: непрерывно измеряет давление топлива в аккумуляторе высокого давления (рампе) и преобразует его в электрический сигнал

• Управление впрыском: блок управления двигателем (ECM) использует сигнал датчика для точного расчета длительности и момента впрыска топлива через форсунки

• Управление регулятором давления: на основе показаний датчика ECM регулирует работу регулятора давления для поддержания заданного давления в рампе

• Диагностика системы: позволяет выявлять неисправности, связанные с утечками топлива, засорением фильтров или неисправностью ТНВД

Преимущества

• Оригинальное качество Denso. Компания Denso является разработчиком и производителем топливных систем Common Rail для многих автопроизводителей, включая Hyundai, что гарантирует полное соответствие заводским спецификациям.

• Высокая точность измерений. Обеспечивает точное преобразование давления в электрический сигнал, что необходимо для стабильной работы двигателя и соответствия экологическим нормам.

• Надежность в тяжелых условиях. Датчик рассчитан на работу при высоком давлении (до 1800 бар) и в широком диапазоне температур.

• Быстрая диагностика неисправностей. При выходе датчика из строя ECM регистрирует соответствующий код ошибки (P0192, P0195, P0088), что упрощает поиск проблемы .

Применение

Данный датчик давления топлива предназначен для установки в топливную систему Common Rail двигателей D4DD (3,9 л, Евро-3) и D4GA (3,9 л, Евро-4), которыми оснащаются грузовые автомобили Hyundai HD-65, HD-72, HD-78 и автобусы County .

Замена датчика давления топлива требуется при появлении следующих признаков неисправности:

• потеря мощности двигателя

• затрудненный запуск или невозможность запуска двигателя

• повышенный расход топлива

• появление черного дыма из выхлопной трубы

• падение давления топлива в рампе

• регистрация кодов ошибок P0192 (низкий сигнал), P0195 (смещение сигнала), P0088 (давление превышает допустимые значения)

Дополнительная информация

Принцип работы:
Датчик давления топлива в рампе состоит из чувствительного элемента (пьезорезистивный или тензометрический), который деформируется под воздействием давления топлива. Деформация преобразуется в изменение напряжения, которое передается в ECM. Нормальное рабочее напряжение датчика составляет 0,7–4,2 В. Если напряжение выходит за эти пределы, ECM регистрирует ошибку .

Коды неисправностей, связанные с датчиком давления в рампе:

Рекомендации по установке:

1. Перед установкой нового датчика необходимо сбросить давление в топливной системе (давление может достигать 1600 бар — это опасно!)

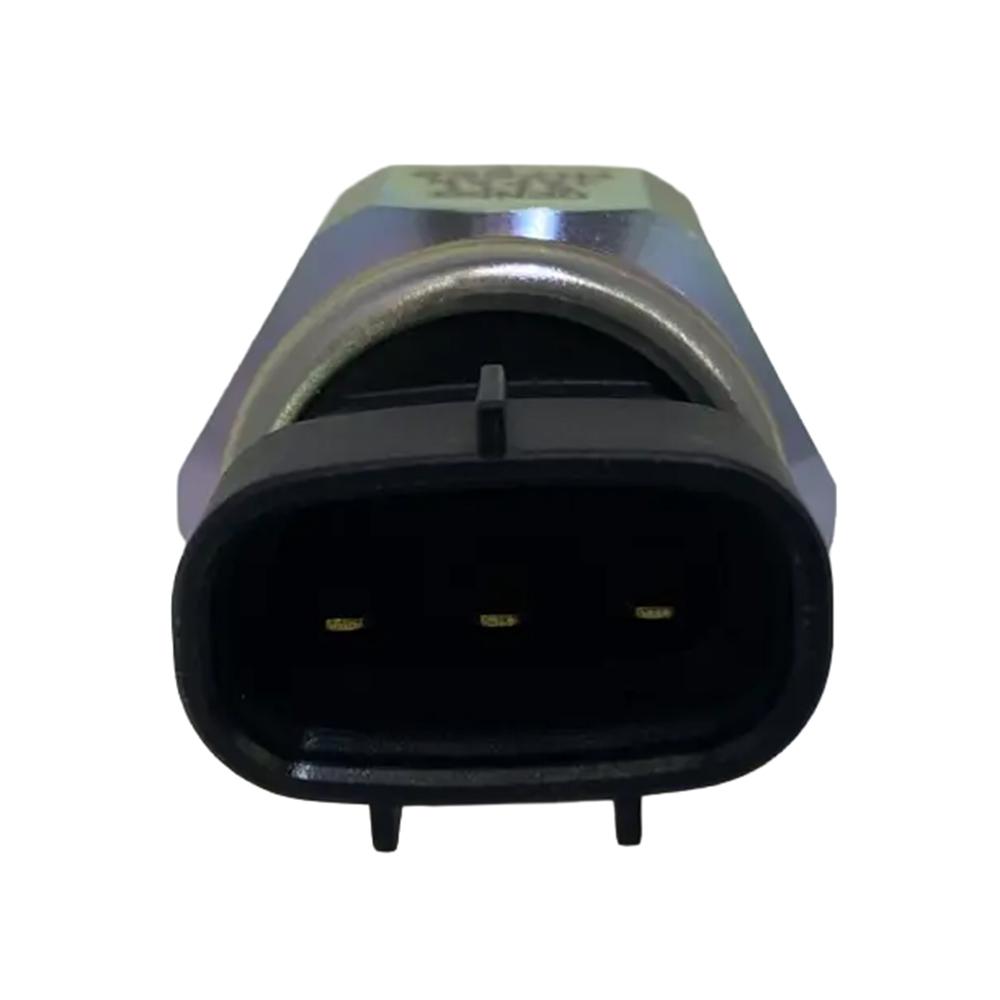

2. Отсоедините электрический разъем датчика.

3. Выверните неисправный датчик с помощью специального ключа.

4. Очистите посадочное место от загрязнений.

5. Установите новый датчик с новым уплотнительным кольцом, затяните моментом согласно технической документации.

6. Подключите электрический разъем.

7. После установки удалите воздух из топливной системы и проверьте герметичность соединений .

8. Сотрите коды неисправностей из памяти ECM с помощью диагностического сканера.

Следует подчеркнуть, что работы с топливной системой Common Rail требуют высокой квалификации и соблюдения мер безопасности, так как давление топлива в системе может достигать 1600–1800 бар. Несоблюдение техники безопасности может привести к серьезным травмам.

В заключение, датчик давления топлива Denso 4990006111 является оригинальной деталью, обеспечивающей точное управление системой впрыска CRDi двигателей Hyundai D4DD и D4GA. Своевременная замена неисправного датчика восстанавливает мощность двигателя, нормализует расход топлива и предотвращает серьезные неисправности топливной системы.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

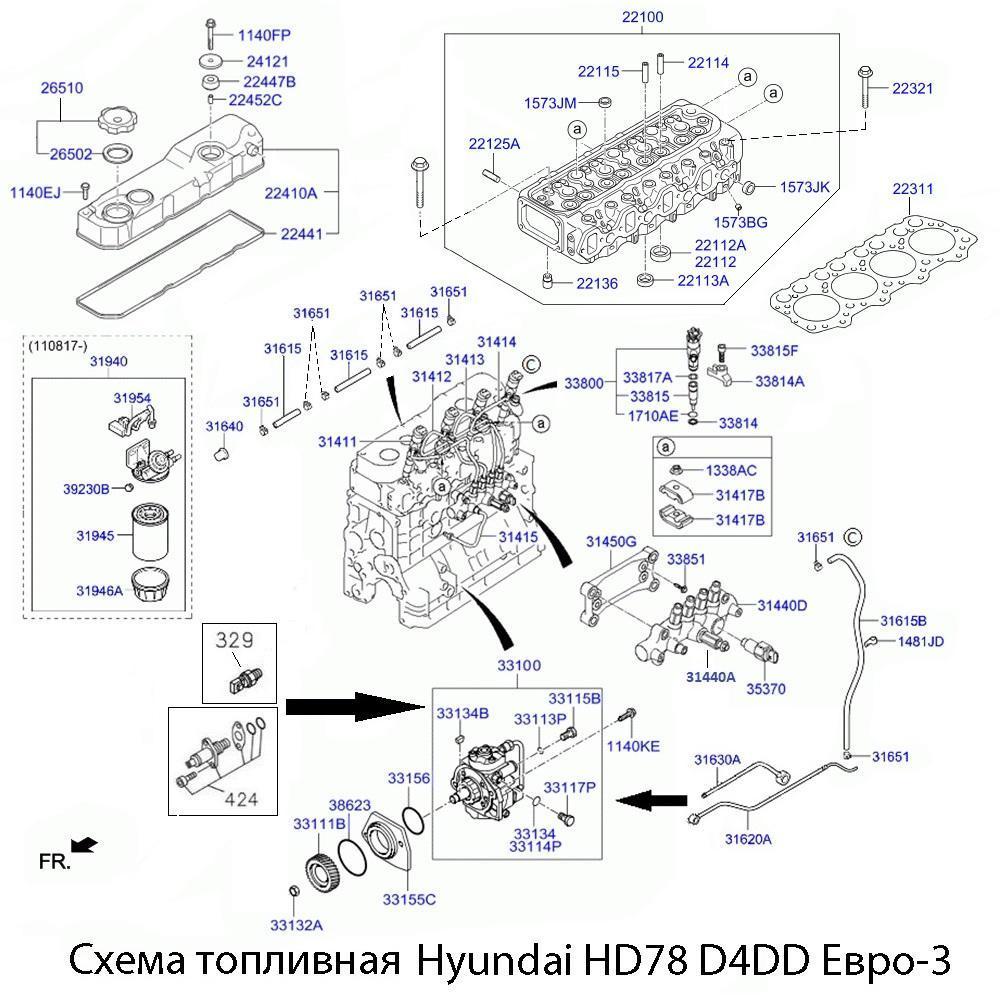

Hyundai HD78 Евро-3:

На схеме № 1, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 35370

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.

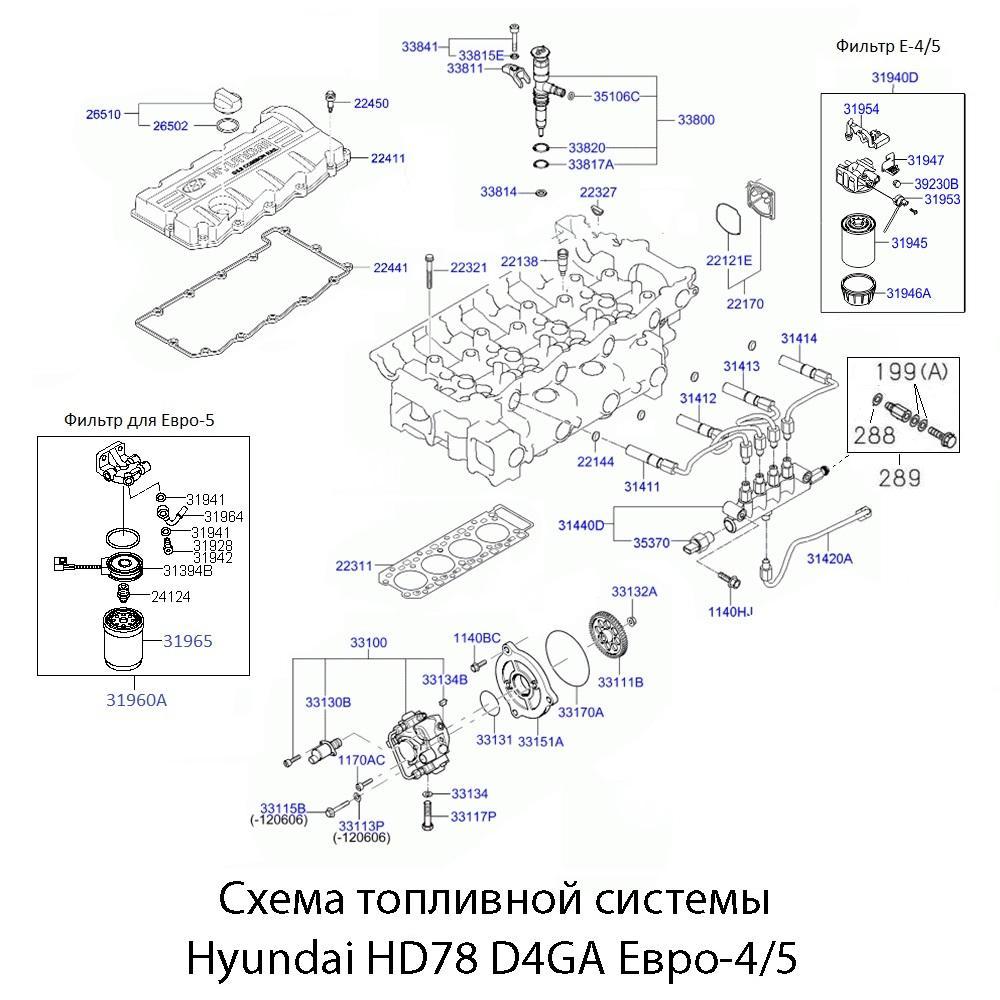

Hyundai HD78 Евро-4:

На схеме № 2, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 35370

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
