Технические характеристики

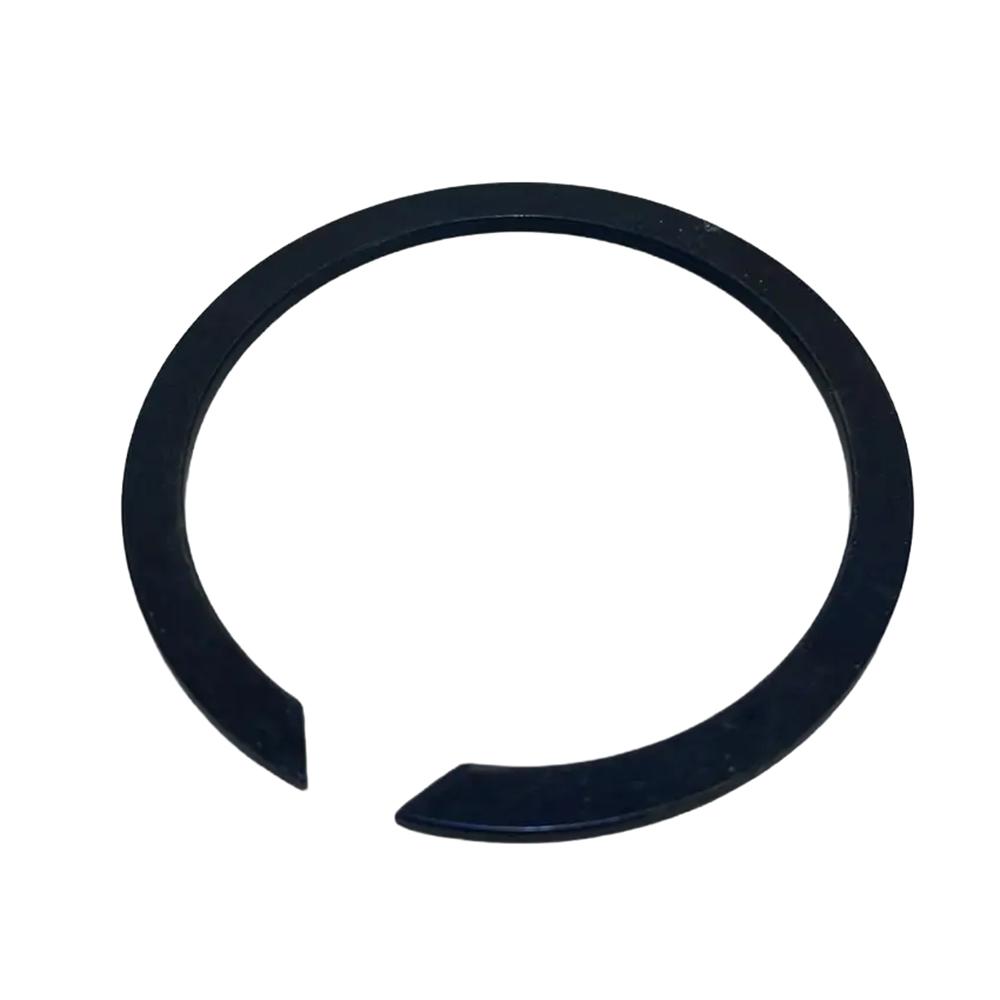

Стопорное кольцо (стопор) предназначено для фиксации шестерен 2-й и 3-й передачи на вторичном валу коробки передач M035S5, устанавливаемой на грузовые автомобили Hyundai серий HD-65, HD-72 и HD-78.

• Оригинальный номер: 432335H000

• Производитель: Hyundai-Mobis (оригинал)

• Тип изделия: стопорное кольцо (стопор) вторичного вала

• Применяемость по коробке передач: M035S5 (5-ступенчатая механическая)

• Применяемость по моделям: Hyundai HD-65, HD-72, HD-78

• Типы двигателей: D4DD (3,9 л Common Rail), D4DB (3,9 л), D4GA (3,9 л Common Rail)

• Экологические классы: Евро-2, Евро-3, Евро-4

• Материал: пружинная сталь

• Расположение: вторичный вал, зона шестерен 2-й и 3-й передачи

Функциональное назначение

Стопорное кольцо выполняет критически важную функцию в механизме коробки передач:

• Осевая фиксация: предотвращает осевое смещение шестерен 2-й и 3-й передачи на вторичном валу, обеспечивая их правильное положение относительно синхронизаторов и других элементов КПП

• Точное позиционирование: гарантирует необходимые зазоры в зацеплении шестерен, что непосредственно влияет на четкость переключения передач и ресурс синхронизаторов

• Восприятие нагрузок: выдерживает значительные осевые усилия, возникающие при передаче крутящего момента и переключении передач

Преимущества

• Оригинальное качество Hyundai-Mobis. Кольцо произведено в соответствии с заводскими спецификациями, что гарантирует точное соответствие посадочному месту на валу и правильную фиксацию шестерен.

• Высокая упругость материала. Пружинная сталь сохраняет упругие свойства на протяжении всего срока службы, обеспечивая надежную фиксацию даже при циклических нагрузках.

• Точная геометрия. Прецизионные размеры кольца обеспечивают правильную посадку в канавку вала без люфтов и перекосов.

• Длительный ресурс. Качественный материал и термообработка гарантируют сохранение упругих свойств в течение всего срока эксплуатации КПП.

Применение

Данное стопорное кольцо предназначено для установки при ремонте 5-ступенчатой механической коробки передач модели M035S5, устанавливаемой на грузовые автомобили Hyundai HD-65, HD-72 и HD-78 с двигателями D4DD, D4DB и D4GA всех экологических классов (Евро-2/3/4) .

Коробка передач M035S5 широко применяется на коммерческой технике Hyundai и имеет следующие характеристики:

• Люфт шестерен второй передачи: 0,12~0,336 мм (для некоторых модификаций)

• Осевой люфт шестерен второй передачи: 0,150~0,250 мм

• Момент затяжки задней контргайки вторичного вала: 245~345 Н·м

Замена стопорного кольца требуется при:

• проведении капитального ремонта КПП с полной разборкой вторичного вала

• замене шестерен 2-й или 3-й передачи

• обнаружении люфта шестерен на валу

• деформации или износе старого стопорного кольца

Дополнительная информация

Рекомендации по установке:

1. При разборке КПП обязательно используйте специальные клещи для снятия стопорных колец, чтобы избежать деформации или потери упругости.

2. Тщательно очистите канавку на вторичном валу от загрязнений и заусенцев.

3. Важно: Стопорные кольца не подлежат повторному использованию — при каждом демонтаже их необходимо заменять новыми, так как они теряют упругость после снятия.

4. При установке убедитесь, что кольцо полностью вошло в канавку по всему периметру и надежно зафиксировалось.

5. После установки проверьте осевой люфт зафиксированной шестерни — он должен соответствовать спецификациям завода-изготовителя (для второй передачи M035S5: 0,150~0,250 мм) .

6. Соблюдайте правильную последовательность сборки вторичного вала согласно технической документации.

Следует подчеркнуть, что стопорные кольца являются критически важными элементами фиксации шестерен КПП. Ненадежная фиксация может привести к осевому смещению шестерен, что вызовет повышенный износ синхронизаторов, затрудненное переключение передач и, в конечном итоге, выход из строя всей коробки передач.

В заключение, оригинальное стопорное кольцо 432335H000 является надежной деталью, обеспечивающей правильную работу узла 2-й и 3-й передачи КПП M035S5 автомобилей Hyundai HD-65/72/78 при проведении качественного ремонта.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

МКПП M035S5 Hyundai HD-65/72/78 D4DD/D4DB/D4GA Евро-2/3/4:

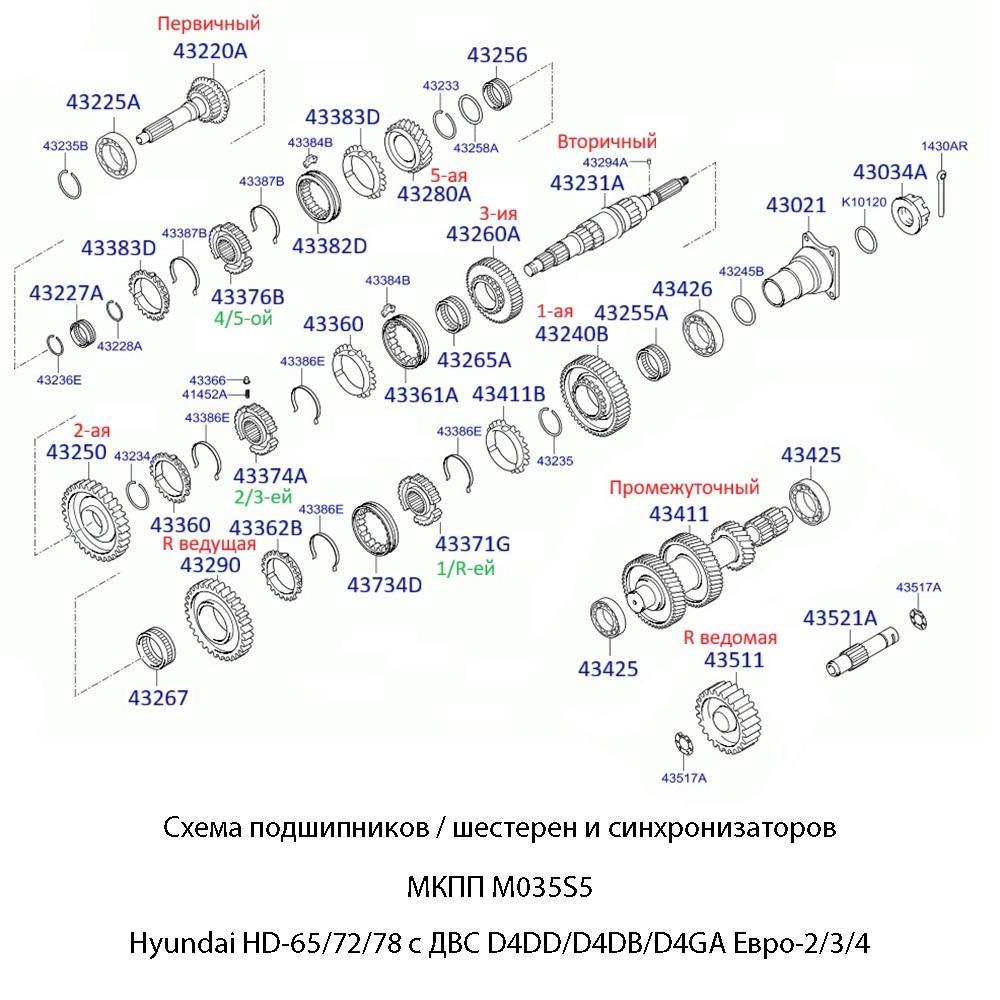

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 43233.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
