Технические характеристики

Стопорное кольцо предназначено для осевой фиксации подшипника 5-й передачи на вторичном валу коробки передач M035S5, устанавливаемой на грузовые автомобили Hyundai серий HD-65, HD-72 и HD-78.

• Оригинальный номер: QD43236T00010

• Производитель: Hyundai-Mobis (оригинал)

• Тип изделия: стопорное кольцо (стопор) подшипника 5-й передачи

• Применяемость по коробке передач: M035S5 (5-ступенчатая механическая)

• Применяемость по моделям: Hyundai HD-65, HD-72, HD-78

• Типы двигателей: D4DD (3,9 л Common Rail), D4DB (3,9 л), D4GA (3,9 л Common Rail)

• Экологические классы: Евро-2, Евро-3, Евро-4

• Материал: пружинная сталь

• Расположение: вторичный вал, зона подшипника 5-й передачи

• Осевой люфт 5-й передачи (номинальный): 0,210 ~ 0,560 мм

Функциональное назначение

Стопорное кольцо выполняет критически важную функцию в механизме коробки передач M035S5:

• Осевая фиксация подшипника: предотвращает осевое смещение подшипника 5-й передачи на вторичном валу, обеспечивая его правильное положение относительно шестерни и синхронизатора

• Точное позиционирование: гарантирует необходимые зазоры в зацеплении шестерен пятой передачи, что непосредственно влияет на четкость переключения передач

• Восприятие нагрузок: выдерживает осевые усилия, возникающие при движении на высоких скоростях

Преимущества

• Оригинальное качество Hyundai-Mobis. Кольцо произведено в соответствии с заводскими спецификациями, что гарантирует точное соответствие посадочному месту на валу и правильную фиксацию подшипника.

• Высокая упругость материала. Пружинная сталь сохраняет упругие свойства на протяжении всего срока службы, обеспечивая надежную фиксацию даже при циклических нагрузках.

• Точная геометрия. Прецизионные размеры кольца обеспечивают правильную посадку в канавку вала без люфтов и перекосов.

• Контроль осевого люфта. Правильно установленное стопорное кольцо гарантирует соблюдение номинальных значений осевого люфта пятой передачи (0,210 ~ 0,560 мм) .

• Длительный ресурс. Качественный материал и термообработка гарантируют сохранение упругих свойств в течение всего срока эксплуатации КПП.

Применение

Данное стопорное кольцо предназначено для установки при ремонте 5-ступенчатой механической коробки передач модели M035S5, устанавливаемой на грузовые автомобили Hyundai HD-65, HD-72 и HD-78 с двигателями D4DD, D4DB и D4GA всех экологических классов (Евро-2/3/4).

Коробка передач M035S5 имеет следующие характеристики для узла пятой передачи :

• Осевой люфт 5-й передачи: 0,210 ~ 0,560 мм

• Люфт шестерен 5-й передачи: 0,25 ~ 0,57 мм

• Момент затяжки задней контргайки вторичного вала: 245 ~ 345 Н·м

Согласно каталогу запчастей, стопорное кольцо QD43236T00010 используется именно для фиксации подшипника 5-й передачи вторичного вала .

Замена стопорного кольца требуется при:

• проведении капитального ремонта КПП с полной разборкой вторичного вала

• замене подшипника 5-й передачи или шестерни пятой передачи (артикул 43280A / 43280T00110)

• обнаружении превышения допустимого осевого люфта пятой передачи (более 0,560 мм)

• деформации или износе старого стопорного кольца

Дополнительная информация

Рекомендации по установке:

1. При разборке КПП обязательно используйте специальные клещи для снятия стопорных колец, чтобы избежать деформации или потери упругости.

2. Тщательно очистите канавку на вторичном валу от загрязнений и заусенцев.

3. Важно: Стопорные кольца не подлежат повторному использованию — при каждом демонтаже их необходимо заменять новыми, так как они теряют упругость после снятия.

4. При установке убедитесь, что кольцо полностью вошло в канавку по всему периметру и надежно зафиксировалось.

5. После установки проверьте осевой люфт узла пятой передачи с помощью щупа — он должен соответствовать спецификациям завода-изготовителя: 0,210 ~ 0,560 мм .

6. Соблюдайте правильную последовательность сборки вторичного вала согласно технической документации.

7. При затяжке задней контргайки вторичного вала соблюдайте момент 245 ~ 345 Н·м .

Следует подчеркнуть, что стопорные кольца являются критически важными элементами фиксации подшипников КПП. Ненадежная фиксация подшипника 5-й передачи может привести к:

• повышенному износу подшипника

• увеличению осевого люфта шестерни пятой передачи

• затрудненному включению 5-й передачи

• появлению шума и вибраций при движении на высоких скоростях

• в конечном итоге — выходу из строя всей коробки передач

В заключение, оригинальное стопорное кольцо QD43236T00010 является надежной деталью, обеспечивающей правильную работу узла 5-й передачи КПП M035S5 автомобилей Hyundai HD-65/72/78 при проведении качественного ремонта.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

МКПП M035S5 Hyundai HD-65/72/78 D4DD/D4DB/D4GA Евро-2/3/4:

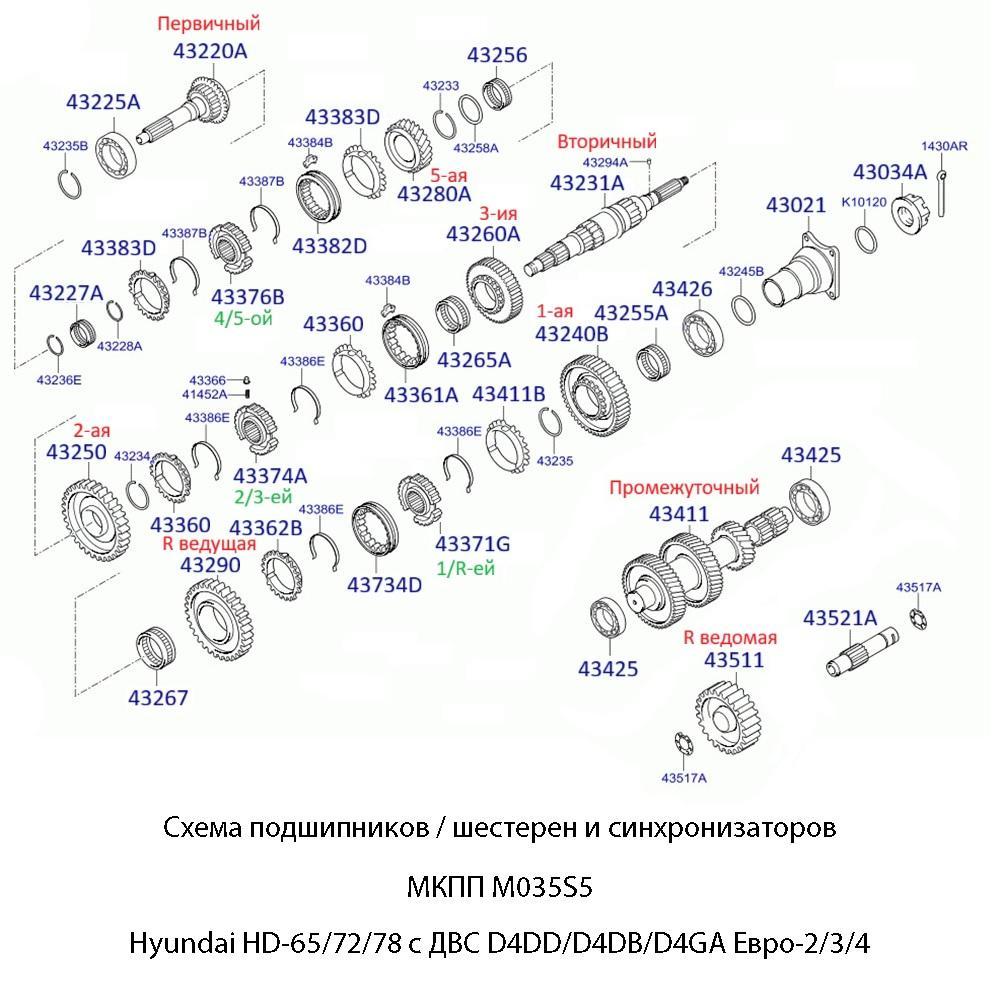

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 43236E.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
