Технические характеристики

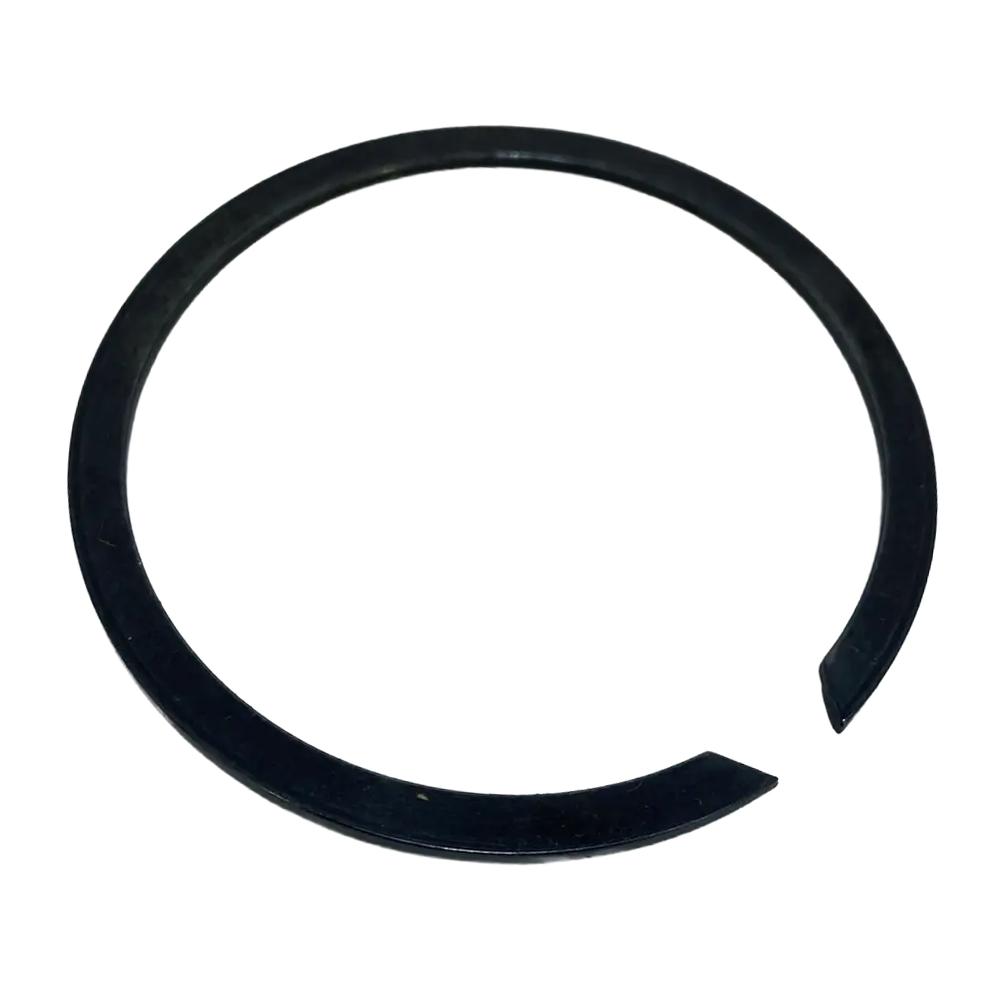

Стопорное кольцо предназначено для осевой фиксации шестерен 1-й передачи и заднего хода на вторичном валу коробки передач M035S5, устанавливаемой на грузовые автомобили Hyundai серий HD-65, HD-72 и HD-78.

• Оригинальный номер: 432355H000

• Производитель: Hyundai-Mobis (оригинал)

• Тип изделия: стопорное кольцо (стопор) вторичного вала

• Применяемость по коробке передач: M035S5 (5-ступенчатая механическая)

• Применяемость по моделям: Hyundai HD-65, HD-72, HD-78

• Типы двигателей: D4DD (3,9 л Common Rail), D4DB (3,9 л), D4GA (3,9 л Common Rail)

• Экологические классы: Евро-2, Евро-3, Евро-4

• Материал: пружинная сталь

• Расположение: вторичный вал, зона шестерен 1-й передачи и заднего хода

• Осевой люфт шестерни (номинальный): 0,310 ~ 0,460 мм для 1-й передачи; 0,160 ~ 0,460 мм для шестерни заднего хода

Функциональное назначение

Стопорное кольцо выполняет критически важную функцию в механизме коробки передач M035S5:

• Осевая фиксация: предотвращает осевое смещение шестерен 1-й передачи и заднего хода на вторичном валу, обеспечивая их правильное положение относительно синхронизаторов

• Точное позиционирование: гарантирует необходимые зазоры в зацеплении шестерен, что непосредственно влияет на четкость переключения передач и ресурс синхронизаторов

• Восприятие нагрузок: выдерживает значительные осевые усилия, возникающие при трогании с места, движении на подъем и маневрировании задним ходом

Преимущества

• Оригинальное качество Hyundai-Mobis. Кольцо произведено в соответствии с заводскими спецификациями, что гарантирует точное соответствие посадочному месту на валу и правильную фиксацию шестерен.

• Высокая упругость материала. Пружинная сталь сохраняет упругие свойства на протяжении всего срока службы, обеспечивая надежную фиксацию даже при циклических нагрузках.

• Точная геометрия. Прецизионные размеры кольца обеспечивают правильную посадку в канавку вала без люфтов и перекосов.

• Контроль осевого люфта. Правильно установленное стопорное кольцо гарантирует соблюдение номинальных значений осевого люфта шестерен (0,310~0,460 мм для 1-й передачи), что критически важно для долговечности КПП .

• Длительный ресурс. Качественный материал и термообработка гарантируют сохранение упругих свойств в течение всего срока эксплуатации КПП.

Применение

Данное стопорное кольцо предназначено для установки при ремонте 5-ступенчатой механической коробки передач модели M035S5, устанавливаемой на грузовые автомобили Hyundai HD-65, HD-72 и HD-78 с двигателями D4DD, D4DB и D4GA всех экологических классов (Евро-2/3/4) .

Коробка передач M035S5 имеет следующие характеристики для узла 1-й передачи и заднего хода :

• Осевой люфт шестерни 1-й передачи: 0,310 ~ 0,460 мм

• Осевой люфт шестерни заднего хода (вторичный вал): 0,160 ~ 0,460 мм

• Момент затяжки задней контргайки вторичного вала: 245 ~ 345 Н·м

Замена стопорного кольца требуется при:

• проведении капитального ремонта КПП с полной разборкой вторичного вала

• замене шестерен 1-й передачи или заднего хода

• обнаружении превышения допустимого осевого люфта шестерен (более 0,460 мм для 1-й передачи или более 0,460 мм для заднего хода)

• деформации или износе старого стопорного кольца

Дополнительная информация

Рекомендации по установке:

1. При разборке КПП обязательно используйте специальные клещи для снятия стопорных колец, чтобы избежать деформации или потери упругости.

2. Тщательно очистите канавку на вторичном валу от загрязнений и заусенцев.

3. Важно: Стопорные кольца не подлежат повторному использованию — при каждом демонтаже их необходимо заменять новыми, так как они теряют упругость после снятия.

4. При установке убедитесь, что кольцо полностью вошло в канавку по всему периметру и надежно зафиксировалось.

5. После установки проверьте осевой люфт зафиксированных шестерен с помощью щупа — он должен соответствовать спецификациям завода-изготовителя:

   • Для 1-й передачи: 0,310 ~ 0,460 мм

   • Для шестерни заднего хода: 0,160 ~ 0,460 мм

6. Соблюдайте правильную последовательность сборки вторичного вала согласно технической документации.

7. При затяжке задней контргайки вторичного вала соблюдайте момент 245~345 Н·м .

Следует подчеркнуть, что стопорные кольца являются критически важными элементами фиксации шестерен КПП. Ненадежная фиксация может привести к осевому смещению шестерен 1-й передачи и заднего хода, что вызовет:

• повышенный износ синхронизаторов

• затрудненное включение передач (особенно заднего хода)

• хруст и шум при переключении

• в конечном итоге — выход из строя всей коробки передач

В заключение, оригинальное стопорное кольцо 432355H000 является надежной деталью, обеспечивающей правильную работу узла 1-й передачи и заднего хода КПП M035S5 автомобилей Hyundai HD-65/72/78 при проведении качественного ремонта.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

МКПП M035S5 Hyundai HD-65/72/78 D4DD/D4DB/D4GA Евро-2/3/4:

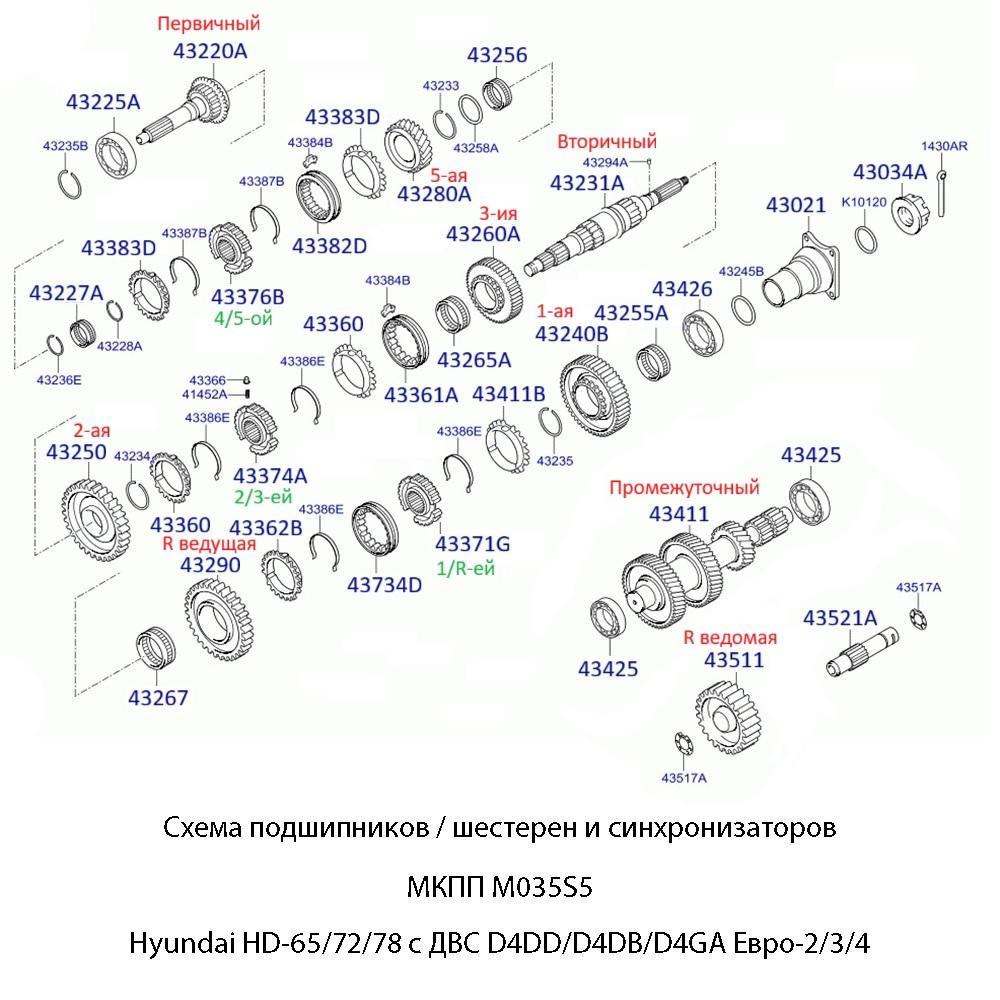

На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 43235.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
