Технические характеристики

• Оригинальный номер: 1156410460

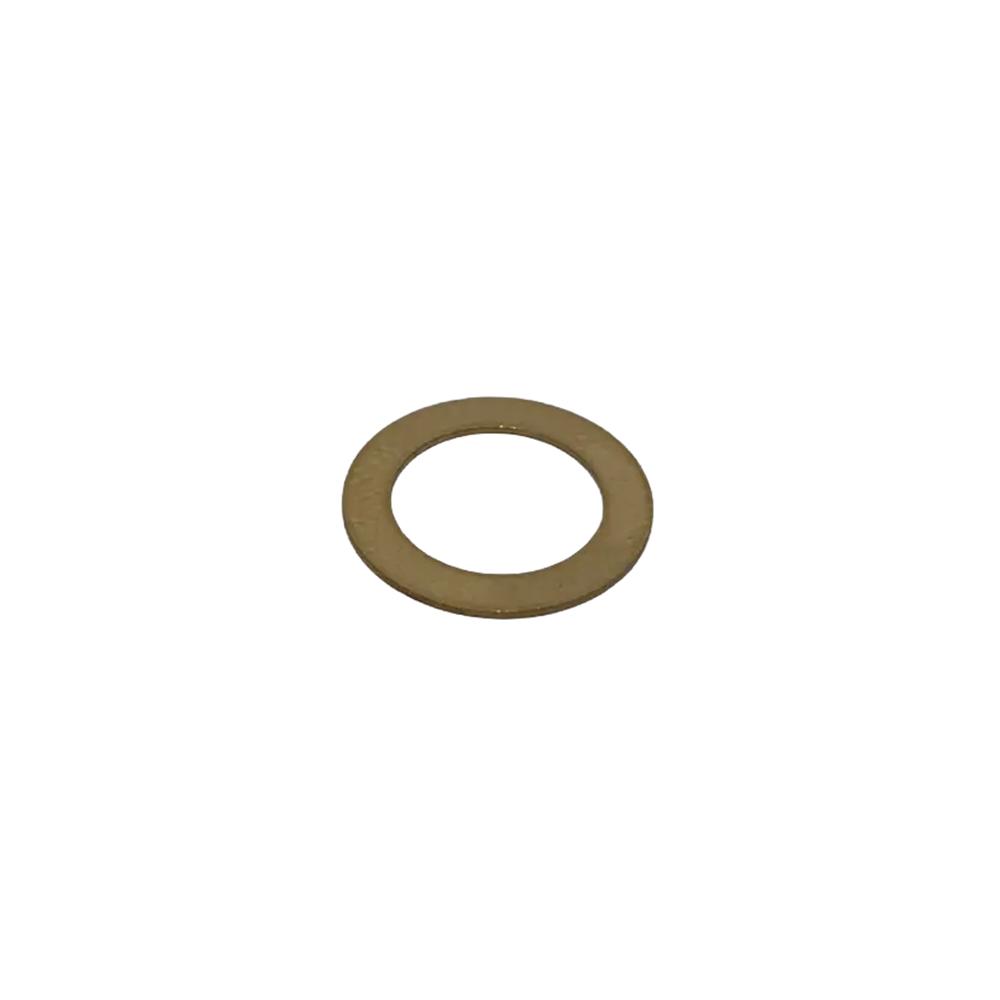

• Тип изделия: шайба (прокладка) клапана аварийного сброса давления топливной рампы

• Вес: 0,001 кг (1 грамм)

• Материал: металлическая уплотнительная шайба

• Тип поставки: оригинальная деталь Isuzu

Применяемость по маркам и моделям

Данная шайба применяется на дизельных двигателях с системой Common Rail следующих производителей:

Isuzu:

• NLR/NMR85

• NQR71/75/90

• NPR75

• FSR90

• FVR34

Hyundai:

• HD-65/72/78 (двигатели D4DD/D4GA)

Hino:

• Hino-300 (двигатели с системой Common Rail)

Функциональное назначение

Клапан аварийного сброса давления топливной рампы (Pressure Relief Valve) является важным элементом системы Common Rail:

• Защита системы: при превышении максимально допустимого давления в топливной рампе клапан открывается, сбрасывая избыточное давление обратно в топливный бак или на слив

• Герметизация: шайба обеспечивает плотное прилегание клапана к посадочному месту в топливной рампе, исключая утечки топлива

• Поддержание работоспособности: предотвращает разгерметизацию системы высокого давления и повреждение топливных компонентов

Преимущества

• Оригинальное качество Isuzu. Шайба произведена в соответствии с заводскими спецификациями и гарантирует точное соответствие посадочным местам .

• Высокая надежность. Металлическая уплотнительная шайба рассчитана на работу при высоком давлении в системе Common Rail (до 1600-1800 бар) .

• Обязательная деталь при ремонте. При замене клапана аварийного сброса давления или любых работах с топливной рампой рекомендуется устанавливать новую шайбу для обеспечения герметичности.

• Универсальность применения. Подходит для широкого спектра коммерческих автомобилей Isuzu, Hyundai и Hino с системой Common Rail.

Применение

Данная шайба клапана аварийного сброса давления предназначена для установки при ремонте топливной системы Common Rail:

• Isuzu: NQR71/75/90, NPR75, FSR90, FVR34 с двигателями 4HG1/4HK1/6HK1

• Hyundai: HD-65/72/78 с двигателями D4DD/D4GA

• Hino: Hino-300 с двигателями, оснащенными системой Common Rail (N04C и др.)

Замена шайбы требуется при:

• замене клапана аварийного сброса давления топливной рампы

• разгерметизации топливной системы высокого давления

• проведении капитального ремонта топливной системы Common Rail

• появлении утечек топлива в районе клапана сброса давления

Дополнительная информация

Важно: Система Common Rail (CRS) работает при экстремально высоком давлении топлива (до 1600-1800 бар). Работы с топливной системой высокого давления требуют специальных знаний, оборудования и строгого соблюдения техники безопасности. Несоблюдение мер предосторожности может привести к серьезным травмам.

Система Common Rail на автомобилях Hino: Hino является пионером в развитии технологии Common Rail, впервые применив ее на коммерческих автомобилях в 1995 году . Современные двигатели Hino с системой Common Rail оснащаются трехступенчатой системой фильтрации топлива и инжекторами с алмазоподобным покрытием Diamond Like Carbon (DLC) для повышенной износостойкости .

Система Common Rail на автомобилях Hyundai: Двигатели D4DD и D4GA также оснащены системой Common Rail, требующей использования качественного топлива с низким содержанием серы и своевременного обслуживания.

Рекомендации по установке:

1. Перед установкой новой шайбы тщательно очистите посадочное место на клапане и в топливной рампе.

2. Убедитесь в отсутствии повреждений и загрязнений на уплотнительных поверхностях.

3. Установите новую шайбу и затяните клапан с моментом, указанным в технической документации.

4. После установки проверьте герметичность системы при работающем двигателе.

Следует подчеркнуть, что данная шайба является одноразовой деталью. При каждом демонтаже клапана аварийного сброса давления необходимо устанавливать новую шайбу для обеспечения надежной герметизации системы высокого давления.

В заключение, оригинальная шайба Isuzu 1156410460 является необходимой деталью для надежной и безопасной работы системы Common Rail автомобилей Isuzu, Hyundai и Hino при проведении ремонтных работ топливной системы.

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут:

Isuzu

Hyundai

Hino:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

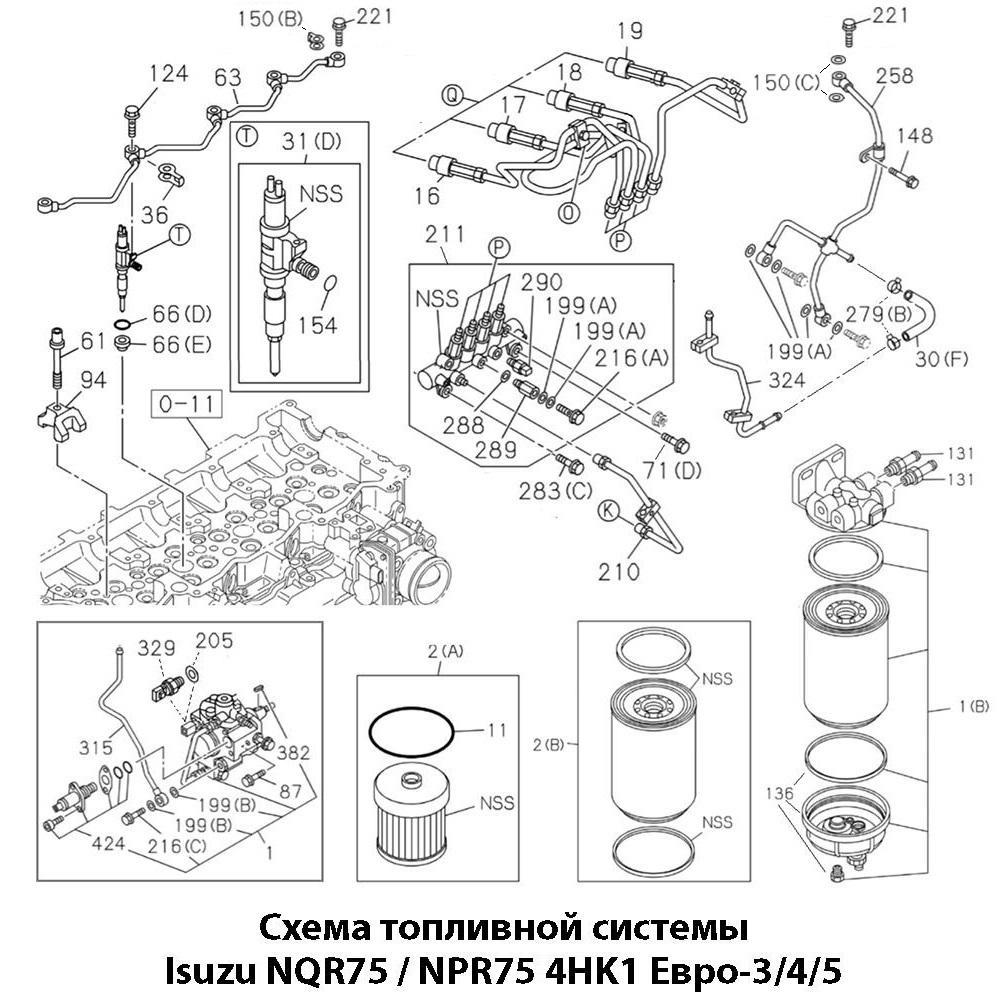

Isuzu NQR75 Евро-3 / NPR75 Евро-4:

На схеме № 1, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 288

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.

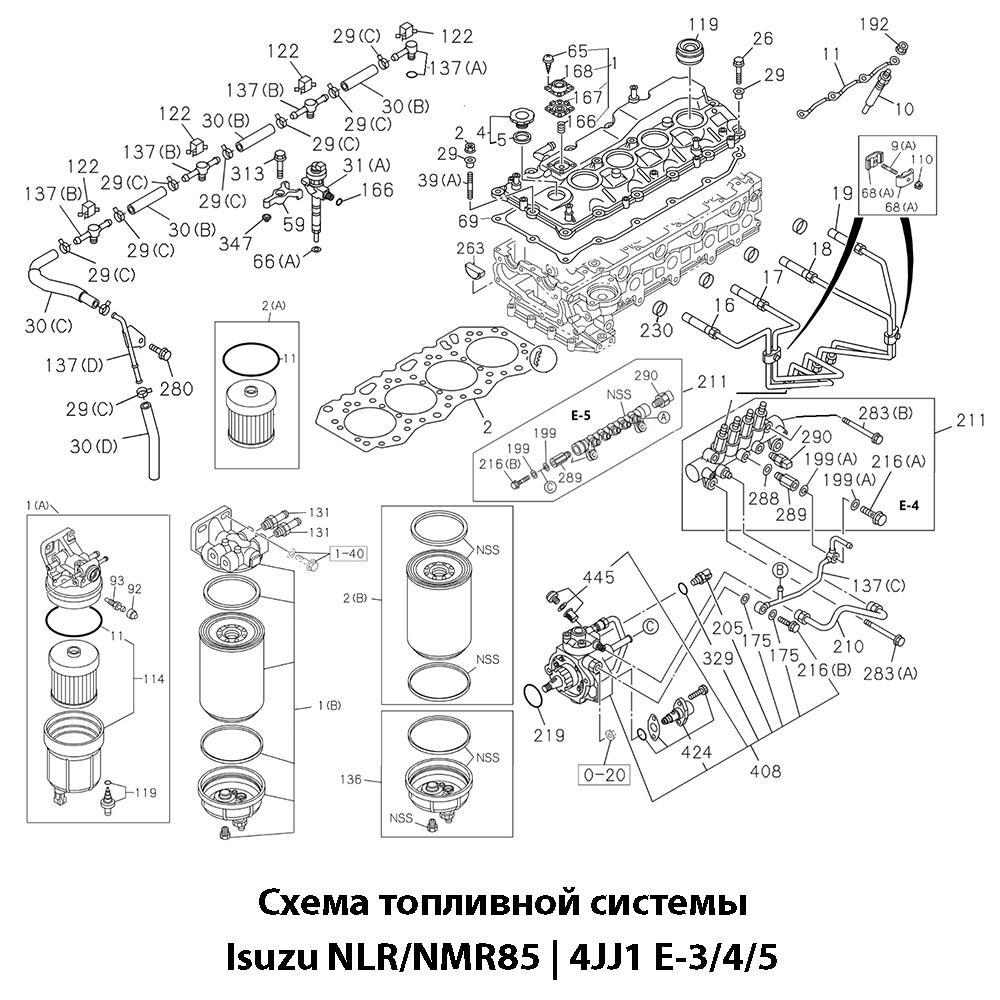

Isuzu NLR/NMR85 | 4JJ1 Е-3/4/5:

На схеме № 2, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 288

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.

Hyundai HD78 Евро-3:

На схеме № 3, приложенной в блоке с фото, данная автозапчасть не обозначена цифрой.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.

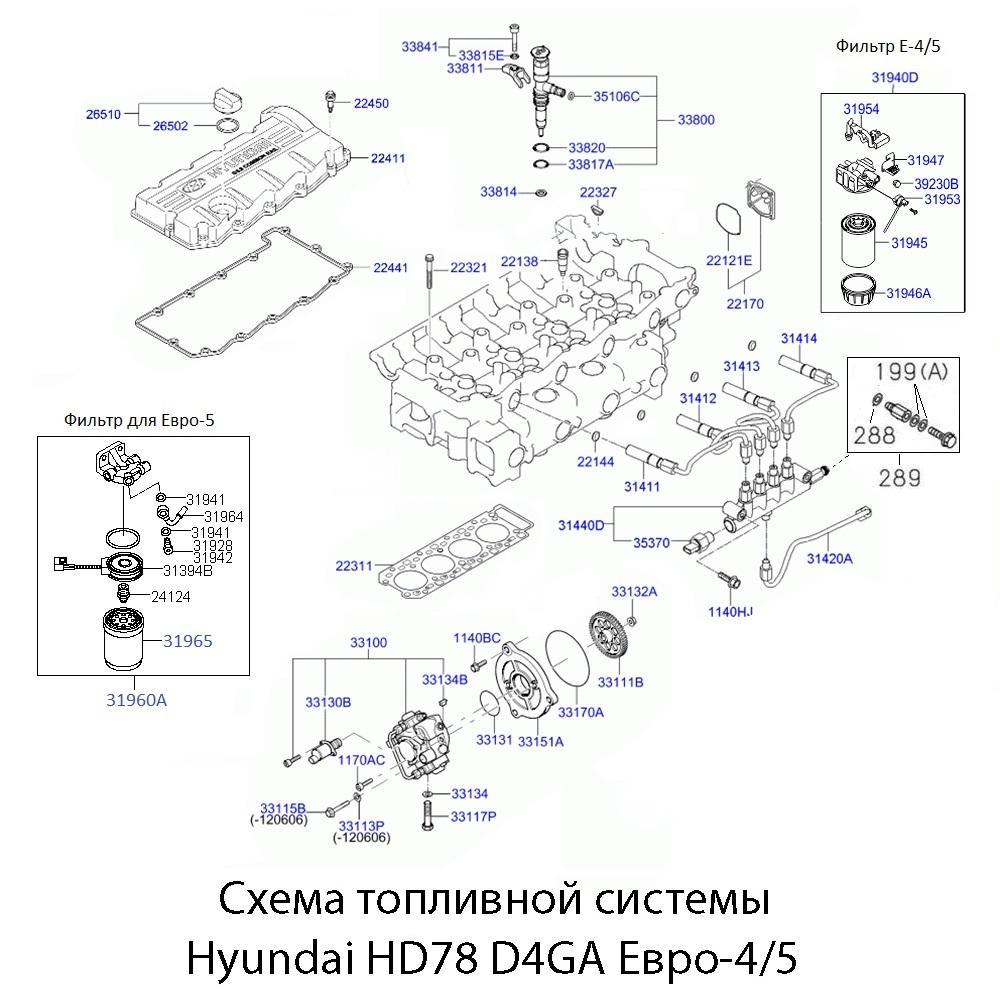

Hyundai HD78 Евро-4:

На схеме № 4, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 288

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
