Технические характеристики

• Оригинальный номер: 5878151271

• Тип изделия: верхний комплект прокладок двигателя (top overhaul gasket set)

• Применяемость по двигателям: 4HK1 (5,2 л, Common Rail, Евро-3)

• Применяемость по моделям: Isuzu NQR75, NPR75, NPR-HD, NRR, ELF 400/500/600 (2004–2009)

• Экологический класс: Евро-3

• Толщина прокладки ГБЦ: 1,475 мм

• Особенности прокладки ГБЦ: без отверстий (без меток, NON-HOLE) — соответствует стандартной толщине для необработанного блока

• Материал прокладки ГБЦ: многослойная сталь (MLS) с эластомерным покрытием

• Тип поставки: оригинальная деталь Isuzu

Определение толщины прокладки ГБЦ для 4HK1

Для двигателя 4HK1 толщина прокладки ГБЦ выбирается строго по выступанию поршня (piston projection) и маркировке на прокладке :

Важно: Данный комплект 5878151271 включает прокладку ГБЦ без отверстий толщиной 1,475 мм. Она предназначена для установки на блок цилиндров, который не подвергался механической обработке (проточке) и сохраняет заводские параметры .

Состав комплекта (верхний)

Верхний набор прокладок для двигателя 4HK1 включает все необходимые уплотнения для ремонта верхней части двигателя :

• Прокладка головки блока цилиндров (ГБЦ) толщиной 1,475 мм (без отверстий)

• Прокладка впускного коллектора

• Прокладка выпускного коллектора

• Прокладка клапанной крышки

• Прокладки ТНВД

• Прокладки водяного насоса

• Уплотнительные кольца (O-Ring) для форсунок, термостата и других узлов

Преимущества

• Оригинальное качество Isuzu. Комплект произведен на заводском оборудовании и полностью соответствует техническим требованиям японского производителя .

• Прокладка ГБЦ без меток для необработанного блока. Данная прокладка толщиной 1,475 мм не имеет дополнительной маркировки и предназначена строго для установки на блок цилиндров, который ни разу не точился .

• Верхний набор для капитального ремонта. Комплект содержит все необходимые прокладки для верхней части двигателя, что исключает необходимость самостоятельного подбора отдельных компонентов .

• Высокая термостойкость. Прокладка ГБЦ из многослойной стали (MLS) выдерживает экстремальные температуры до 1300°C и давление до 200 бар, характерные для турбированных дизельных двигателей .

• Экономическая эффективность. Приобретение верхнего набора обходится дешевле, чем покупка всех прокладок по отдельности, и гарантирует совместимость всех компонентов.

Применение

Данный верхний набор прокладок предназначен для капитального ремонта верхней части двигателя 4HK1 (5,2 л, Common Rail, Евро-3), устанавливаемого на грузовые автомобили :

• Isuzu NQR75 (2004–2009)

• Isuzu NPR75, NPR-HD (2004–2009)

• Isuzu NRR (2005–2009)

• Isuzu ELF 400/500/600 (2004–2009)

• Chevrolet/GMC W-Series (2005–2009)

Важно: Прокладка ГБЦ толщиной 1,475 мм без отверстий применяется только в тех случаях, когда блок цилиндров не подвергался механической обработке (фрезерованию или шлифовке) и сохраняет заводские параметры . Если блок проходил обработку, потребуется прокладка увеличенной толщины (с одним или двумя отверстиями).

Дополнительная информация

Рекомендации по установке :

1. Перед установкой нового комплекта прокладок тщательно очистите все сопрягаемые поверхности от остатков старых прокладок, герметика и загрязнений.

2. Проверьте плоскость головки блока и блока цилиндров на отсутствие деформаций (допустимое коробление — не более 0,05 мм).

3. Важно: Прокладка ГБЦ устанавливается на сухую поверхность. Не используйте дополнительные герметики .

4. Установите прокладку головки цилиндров так, чтобы сторона с номером детали была обращена вверх, совместив её с установочными штифтами на блоке цилиндров.

5. Установите головку цилиндров, соблюдая осторожность, чтобы не повредить прокладку.

6. Нанесите смазку на резьбовую часть и на нижнюю поверхность головки болтов крепления головки цилиндров.

7. Моменты затяжки и последовательность затяжки болтов должны строго соответствовать технической документации производителя. Затяжку выполняйте в несколько этапов по звездообразной схеме .

8. Болты ГБЦ при каждом демонтаже должны заменяться новыми, так как они работают в пластической зоне деформации .

Признаки неисправности прокладки ГБЦ :

Совместимость со спецтехникой:

Прокладки для двигателя 4HK1 широко применяются на спецтехнике :

• Экскаваторы: Case CX210B/CX230B/CX210C, Hitachi ZX200-3/ZX210/ZX240/ZX270, Hidromek HMK 200/220, JCB JS190/JS200/JS210/JS220/JS235/JS240/JS260, John Deere 190D/220D/225D, Sumitomo SH200/225/240

• Дизель-генераторы: DENYO DCA-125ESEI

Следует подчеркнуть, что прокладка ГБЦ является одноразовой деталью и не подлежит повторному использованию . Экономия на прокладке или нарушение технологии затяжки могут привести к быстрому выходу двигателя из строя.

В заключение, оригинальный верхний набор прокладок Isuzu 5878151271 с прокладкой ГБЦ толщиной 1,475 мм без отверстий является качественным решением для капитального ремонта верхней части двигателя 4HK1. При соблюдении технологии установки он обеспечивает надежную герметизацию всех систем двигателя и соответствует заводским параметрам для необработанного блока цилиндров .

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR75 4HK Евро-3:

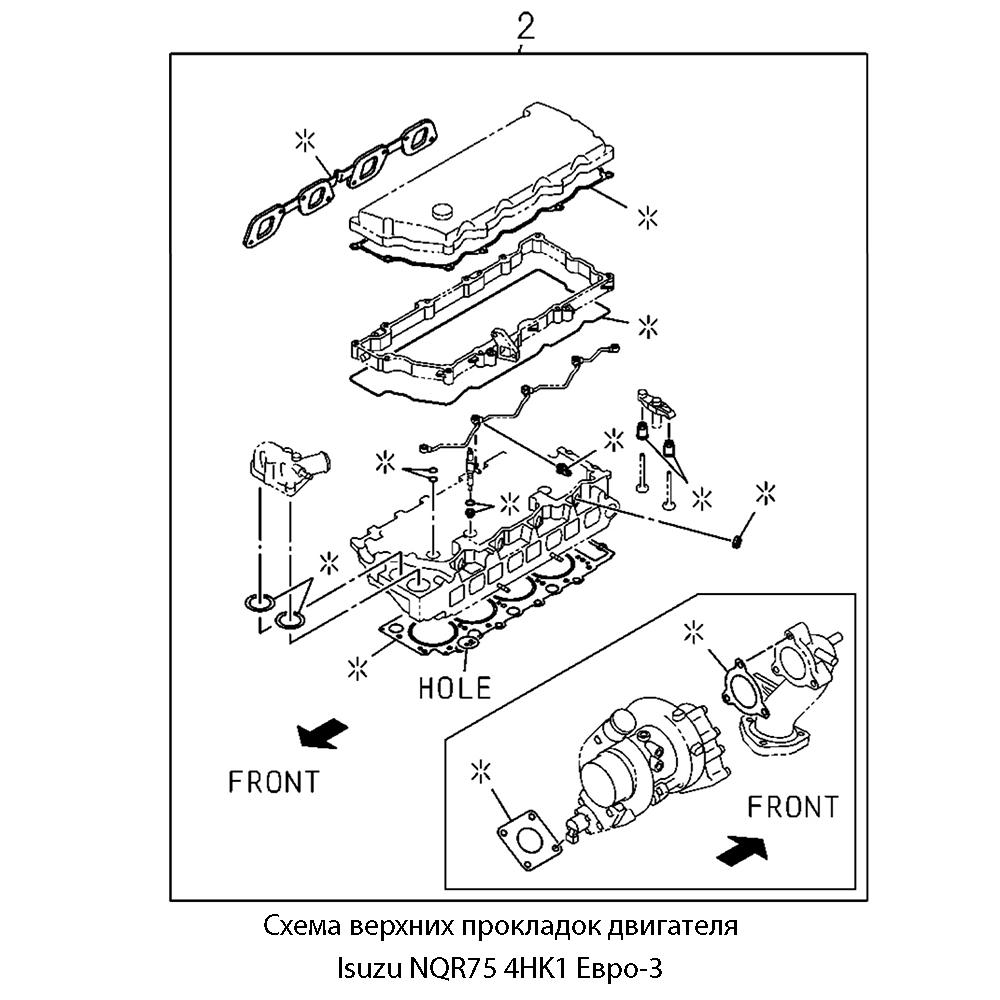

На схемах деталь обозначена цифрой: № 2.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
