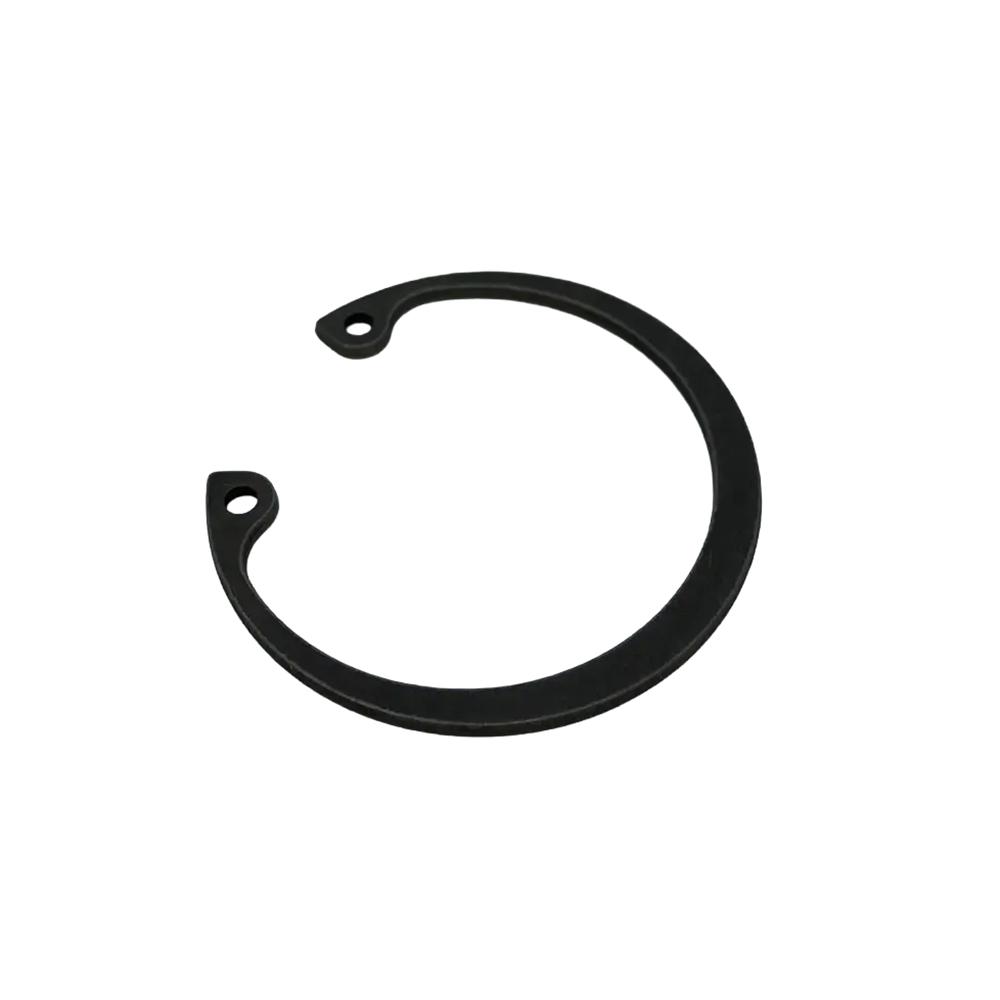

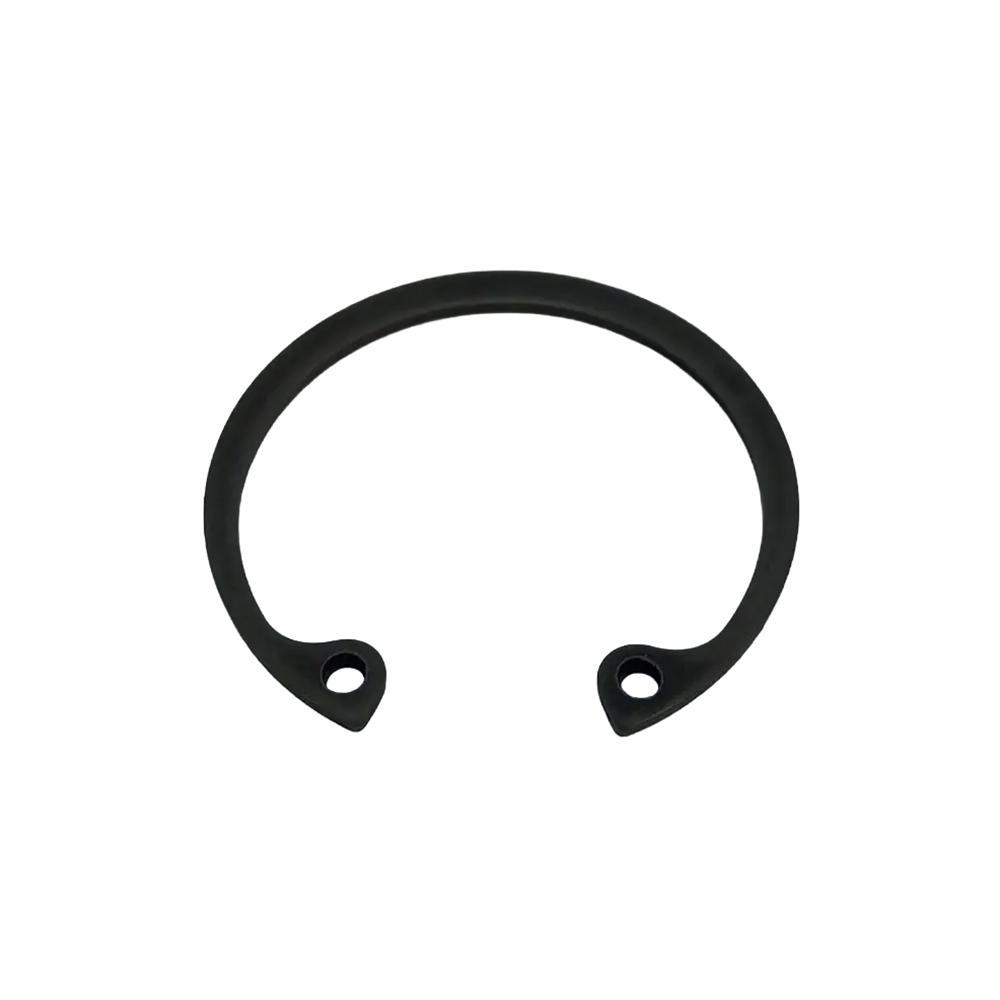

Кольцо стопорное пальца поршня (OD=43.7 мм.) Isuzu NQR75/90 NPR75 FSR90 FVR34 4HK1/6HK1 Евро-3/4/5 | JMC
Кольцо стопорное пальца поршня (OD=43.7 мм.) Isuzu NQR75/90 NPR75 FSR90 FVR34 4HK1/6HK1 Евро-3/4/5 | JMC
Артикул: 1095870811Стопорное кольцо поршневого пальца JMC 1095870811 для двигателей Isuzu 4HK1 и 6HK1. Внешний диаметр 43,7 мм. Обеспечивает фиксацию поршневого пальца в бобышках поршня, предотвращая его осевое смещение. Качественный аналог оригинальной детали.
Узнать цену В один клик
| Марка | JMC |
| Тип запчасти | Аналог |
| Устанавливается на технику | Грузовая техника |
| Марка техники | Isuzu |
| Тип монтажа | Наружная посадка |
| Упаковка | Штучно |
Продавец: Автомагазин СевРес
Нужны запчасти - пишите боту:
Оформление и выдача заказов СевРес:
Оформите заказ на нашем сайте или через бота в мессенджере. Вы можете забрать товар лично в магазине, заказать курьерскую доставку или отправить его транспортной компанией до терминала. Мы бесплатно доставим товар до терминала ТК для отправки.
Адрес пункта выдачи в Мурманске и контакты
Мы всегда рады общению и ждем вас в пункте оформления и выдачи заказов по адресу:
- пр. Кирова, д. 38, 183038, Мурманск, Мурманская область, Россия
- Телефон: +7 (8152) 25-30-58
Режим работы:
- Понедельник - пятница: с 10:00 до 19:00
- Субботас: 11:00 до 17:00
- Воскресенье: Выходной
Кто мы и почему выбрали нас?
СевРес — это не просто автомагазин, а целостная сеть подразделений, работающих слаженно и профессионально, чтобы обеспечивать клиентов качественными автозапчастями. Мы сами импортируем товары напрямую с заводов и крупных дистрибьюторов, предлагая конкурентоспособные цены и исключительную надежность.
Транспортные компании доставки
Мы отправляем товары через крупные транспортные компании:

Доставка в любой город России
Ваши заказы отправляются по всей территории России, включая следующие населенные пункты:
- Архангельск
- Волгоград
- Воронеж
- Екатеринбург
- Казань
- Краснодар
- Москва
- Нижний Новгород
- Новосибирск
- Омск
- Оренбург
- Пермь
- Петрозаводск
- Ростов-на-Дону
- Самара
- Красноярск
- Санкт-Петербург
- Уфа
- Челябинск
Преимущества заказа в СевРес
Оформляя заказ в СевРес, вы получаете:
- Высокое качество товаров
- Гибкие условия доставки
- Удобные способы оплаты
- Профессиональную поддержку клиентов
Доверьтесь нашему опыту и сделайте заказ в СевРес!
Следите за нашими новостями в MAX или Telegram:
Технические характеристики
| Параметр | Значение |
|---|---|
| Оригинальный номер | 1095870811 (также 1-09587-081-1) |
| Кросс-номера | 1095870810, 02/801163 |
| Производитель | JMC (Jiangling Motors Corporation) — качественный аналог |
| Тип изделия | кольцо стопорное поршневого пальца (Snap Ring, Piston Pin Ring) |
| Внешний диаметр (OD) | 43,7 мм |
| Тип монтажа | разжимной (наружный) — кольцо устанавливается в канавку бобышки поршня и фиксируется за счет упругости |
| Форма (тело) | круглое сечение (wire snap ring) из пружинной стали |
| Замок | разрезной — кольцо имеет разрез для установки с помощью специальных щипцов |
| Применяемость по двигателям | 4HK1 (5,2 л), 6HK1 (7,8 л), 4HE1 |
| Применяемость по моделям | Isuzu NQR75, NQR90, NPR75, FSR90, FVR34, FVZ34 |
| Экологические классы | Евро-3, Евро-4, Евро-5 |
| Количество на двигатель | |
| — 4HK1 (4 цилиндра) | 8 колец (по 2 на поршень) |
| — 6HK1 (6 цилиндров) | 12 колец (по 2 на поршень) |
Совместимость по моделям
| Модель | Двигатель | Экологический класс |
|---|---|---|
| Isuzu NQR75 | 4HK1 | Евро-3/4/5 |
| Isuzu NQR90 | 4HK1 | Евро-3/4/5 |
| Isuzu NPR75 | 4HK1 | Евро-3/4/5 |
| Isuzu FSR90 | 4HK1 | Евро-3/4/5 |
| Isuzu FVR34 | 6HK1 | Евро-4/5 |
Функциональное назначение
Стопорное кольцо поршневого пальца является важным элементом шатунно-поршневой группы :
-
Фиксация поршневого пальца: кольцо устанавливается в канавку бобышки поршня и предотвращает осевое смещение поршневого пальца
-
Предотвращение повреждений: исключает контакт пальца со стенками цилиндра, который может привести к задирам и выходу двигателя из строя
-
Безопасность работы: надежная фиксация предотвращает выход пальца из зацепления, что могло бы вызвать катастрофическое повреждение двигателя
Преимущества
-
Качественный аналог JMC. Изделие соответствует оригинальному артикулу 1095870811 и основным геометрическим параметрам
-
Высокая упругость материала. Пружинная сталь сохраняет упругие свойства на протяжении всего срока службы, обеспечивая надежную фиксацию
-
Точное соответствие размеру 43,7 мм. Прецизионный внешний диаметр обеспечивает правильную посадку в канавку бобышки поршня
-
Широкая совместимость. Подходит для двигателей 4HK1 и 6HK1 на грузовых автомобилях Isuzu и спецтехнике ведущих мировых производителей
-
Экономическая эффективность. Доступная цена по сравнению с оригинальной деталью Isuzu при сохранении функциональных характеристик
Совместимость со спецтехникой
Данное стопорное кольцо широко применяется на спецтехнике с двигателями Isuzu 4HK1 и 6HK1 :
Case: CX210B, CX230B, CX210C, CX235C SR, CX250C, CX300C, CX330C, CX350C, CX370C
Hitachi: ZX200-3, ZX210-3, ZX240-3, ZX250H-3, ZX270-3, ZX280LC-3, ZX330-3, ZX350H-3, ZW220, ZW250, ZH200-A, SCX400, SCX700-2, SCX800-2
JCB: JS190, JS200, JS210, JS220, JS235, JS240, JS260, JS330, JS360, JS370
Другая техника: DENYO DCA-125ESEI (дизель-генератор); HIDROMEK HMK 200 W, HMK 220 LC; JOHN DEERE 190D W, 220D W, 225D LC; KOBELCO; SANY SY335C, SY365C; SUMITOMO SH200-5, SH240-5; XCMG XE335C, XE370C
Применение
Данное стопорное кольцо предназначено для установки на двигатели Isuzu:
-
4HK1 (5,2 л, Common Rail, Евро-3/4/5) — Isuzu NQR75, NQR90, NPR75, FSR90
-
6HK1 (7,8 л, Евро-4/5) — Isuzu FVR34, FTR
Расчет количества:
-
Для двигателя 4HK1 (4 цилиндра, по 2 кольца на поршень) требуется 8 колец
-
Для двигателя 6HK1 (6 цилиндров, по 2 кольца на поршень) требуется 12 колец
Замена стопорного кольца требуется при:
-
каждом демонтаже поршневого пальца (кольца теряют упругость после снятия)
-
повреждении или деформации кольца
-
потере упругости
-
проведении капитального ремонта двигателя
Дополнительная информация
Рекомендации по установке:
-
При каждом демонтаже поршневого пальца стопорные кольца необходимо заменять новыми
-
Перед установкой нового кольца тщательно очистите канавку в бобышке поршня от загрязнений и нагара
-
Установка производится с использованием специальных щипцов для стопорных колец
-
Убедитесь, что кольцо полностью вошло в канавку и надежно зафиксировалось
-
После установки проверьте, что кольцо не имеет перекосов и свободно вращается в канавке
-
При сборке поршня с шатуном необходимо совместить метку передней части поршня с меткой на шатуне
Важно: Стопорные кольца изготавливаются из пружинной стали и обладают упругими свойствами, обеспечивающими надежную фиксацию. При установке убедитесь, что кольцо не деформировано и правильно установлено в канавке . Использование некачественных стопорных колец может привести к их выскакиванию при прогреве двигателя, смещению пальца и повреждению гильзы цилиндра .
Следует подчеркнуть, что стопорные кольца поршневого пальца являются одноразовыми деталями. Экономия на их замене при ремонте может привести к серьезным повреждениям двигателя.
В заключение, стопорное кольцо поршневого пальца JMC 1095870811 (OD=43,7 мм) является качественным аналогом, обеспечивающим надежную фиксацию поршневого пальца в бобышках поршня двигателей 4HK1 и 6HK1. При соблюдении технологии установки и замене при каждом демонтаже оно гарантирует безопасную работу шатунно-поршневой группы.
Данный товар является универсальным и подходит к следующему модельному ряду:
| Модификация | Двигатель | Года выпуска |
|---|---|---|
| NQR75 | 4HK1 Евро-3 | 2008-2013 |
| NPR75 | 4HK1 Евро-4 | 2013 - 2018 |
| NPR75 | 4HK1 Евро-5 | 2018 - 2021 |
| NQR90 | 4HK1 Евро-4 | 2013 - 2018 |
| NQR90 | 4HK1 Евро-4 | 2018 - 2021 |
| FSR90 | 4HK1 Евро-4 | 2008 - 2018. |
| FSR90 | 4HK1 (4HK1E5CC) Евро-5 | 2018 по н.в. |
| FVR34 | 6HK1 Евро-4 | 2013 - 2018 |
| FVR34 | 6HK1 Евро-5 | 2018 - 2021 |
Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.
Isuzu NQR71/75/90 NPR75 FVR34 4HG1/4HK1/6HK1 Евро-2/3/4/5:
На схеме, приложенной в блоке с фото, данная автозапчасть обозначена цифрой № 126.
Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
| Артикул | Номер на схеме | Название детали | Количество необходимое для установки, шт. |
| 8973308921 | 12 | Маховик Isuzu NQR71 4HG1 Е-2 | 1 |
| 8973262272 | Маховик Isuzu NQR75/90 NPR75 4HK1 Е-3/4/5 | 1 | |
| 8976024632 | Маховик Isuzu FVR34 6HK1 Е-3/4/5 | 1 | |
| 8943967841 | 35 | Венец маховика Z=140 6HK1 Е-3/4/5 | 1 |
| 9081510220 | 36 | Шпонка 6HK1 Е-3/4/5 OD=10 L=22 мм. | 2 |
| 9091801550 | 108 | Кольцо OD=59.2 мм. | 1 |
| 8972582390 | 49 | Подшипник маховика первичного вала | коленвала | 1 |
| 8971780130 | 40 | Болт M16X42 мм. | 8 |
| 8943974961 | 38 | Пластина подшипника маховика ID=55 мм. OD=110 мм. 4HG1/4HK1/6HK1 ALL | 1 |
| 8972190540 8980401250 |
68 | Кольца поршневые STD 4HG1/4HK1/6HK1 | 4 - На 4-ех цилиндровый ДВС 6 - На 6-ти цилиндровый ДВС |
| 8972190321 | 63 | Поршень 4HG1 | 4 |
| 8976028000 8980411412 |
Поршень 4HK1/6HK1 Евро-3/4 | 4 - На 4-ех цилиндровый ДВС 6 - На 6-ти цилиндровый ДВС |
|
| 8982153070 | Поршень 4HK1/6HK1 Евро-5 | 4 - На 4-ех цилиндровый ДВС 6 - На 6-ти цилиндровый ДВС |
|
| 8943187982 | 126 | Кольцо стопорное пальца OD=38.8 мм. 4HG1 | 8 |
| 1095870811 8980068280 |
Кольцо стопорное пальца OD=43.7 мм. 4HK1 Евро-3/4/5 | 8 - На 4-ех цилиндровый ДВС 12 - На 6-ти цилиндровый ДВС |
|
| 8943965891 | 83 | Пальцы поршня 4HG1 | 4 |
| 8943967311 8980188631 |
Палец поршня 4HK1/6HK1 Евро-3/4/5 | 4 - На 4-ех цилиндровый ДВС 6 - На 6-ти цилиндровый ДВС |
|
| 8971350327 | 84 | Шатун в сборе 4HG1 | 4 |
| 8980184253 | Шатун в сборе 4HK1/6HK1 Евро-3/4/5 | 4 - На 4-ех цилиндровый ДВС 6 - На 6-ти цилиндровый ДВС |
|
| 1122510360 | 85 | Втулка шатунная 4HG1 | 4 |
| 8943917941 | Втулка шатунная 4HK1/6HK1 Евро-3/4/5 | 4 - На 4-ех цилиндровый ДВС 6 - На 6-ти цилиндровый ДВС |
|
| 1122350350 | 86 | Болт M13X57 мм. | 8 |
| 8970458000 | 73 | Вкладыши шатунные (пара) STD 4HG1 | 4 |
| 8980554800 8976163580 |
Вкладыши шатунные (пара) STD 4HK1/6HK1 Евро-3/4/5 | Green | 4 - На 4-ех цилиндровый ДВС 6 - На 6-ти цилиндровый ДВС |
|
| 8971751270 | 74 | Вкладыши шатунные (пара) 0,25 мм. 4HG1 | 4 |
| 8980554790 8976163590 |
Вкладыши шатунные (пара) 0,25 мм. 4HK1/6HK1 Евро-3/4/5 | Yellow | 4 - На 4-ех цилиндровый ДВС 6 - На 6-ти цилиндровый ДВС |
|
| 8971751280 | 75 | Вкладыши шатунные (пара) 0,5 мм. 4HK1 Евро-3 | 4 |
| 8971747573 | 61 | Шкив помпы 4HG1 | 1 |
| 8973643961 8980033841 |
Шкив помпы 4HK1 Евро-3/4/5 | 1 | |
| 8971129815 | 1 | Коленвал 4HG1 | 1 |
| 8980292702 8943943424 |
Коленвал 4HK1 Евро-3/4/5 | 1 | |
| 8976030040 | Коленвал 6HK1 Евро-3/4/5 | 1 | |
| 8976136961 | 20 | Демпфер шкива коленвала 6HK1 Е-4/5 | 1 |
| 8973865480 | 42(A) | Полукольцо упорное коленвала (A) 4HG1/4HK1/6HK1 ALL | 1 |
| 8973865490 | 42(B) | Полукольцо упорное коленвала (B) 4HG1/4HK1/6HK1 ALL | 2 |
| 8971096261 8943943424 |
28 - 4HG1/4HK 28(A) - 6HK1 |
Шестерня коленвала Z=42 4HG1/4HK/6HK1 ALL | 1 |
| 8943969542 | 28(B) | Шестерня коленвала Z=41 6HK1 Е-4/5 | 1 |
| 9098786260 | 34 | Шпонка OD=5 L=6 мм. | 1 |
| 8972220313 | 56 | Шкив коленчатого вала 4HG1 / 4HK1 Евро-3 | 1 |
| 8980040243 | Шкив коленчатого вала 4HK1 Евро-4/5 | 1 | |
| 8970287330 | 24 | Болт M16X42 мм. | 4 |
| 9081508200 | 57 | Шпонка OD=8 L=20 мм. 4HG1 / 4HK1 Евро-3/4/5 | 2 |
| 8943911560 | Шпонка OD=8 L=16 мм. 6HK1 ALL | 1 | |
| 8976069440 | 18 | Шкив коленвала 6HK1 ALL | 1 |
| 8973720761 | 10 4HG1/4HK1/6HK1 ALL |
Комплект коренных вкладышей (пара) STD | Blue | 5 - На 4-ех цилиндровый ДВС 7 - На 6-ти цилиндровый ДВС |
| 8973720771 | Комплект коренных вкладышей (пара) 0,25 мм. | Black | 5 - На 4-ех цилиндровый ДВС 7 - На 6-ти цилиндровый ДВС |
|
| 8973720781 | Комплект коренных вкладышей (пара) 0,5 мм. | Brown | 5 - На 4-ех цилиндровый ДВС 7 - На 6-ти цилиндровый ДВС |
