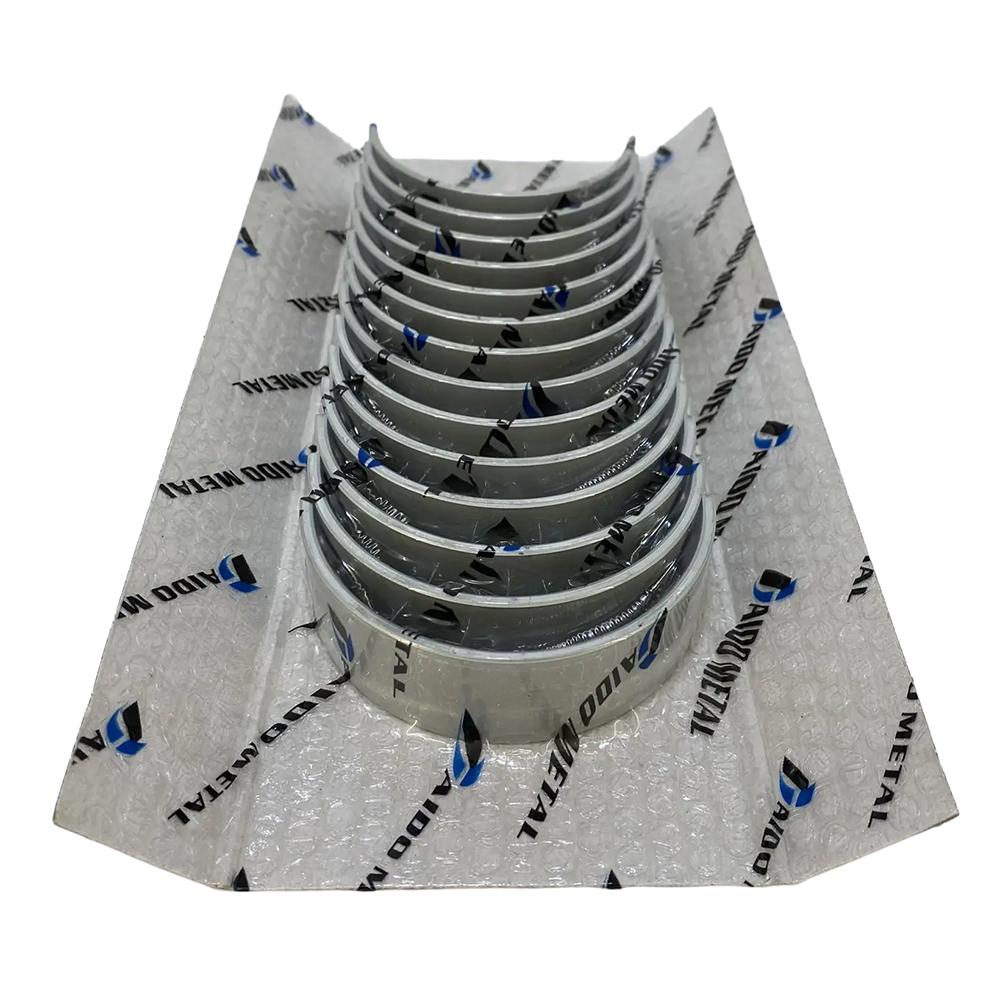

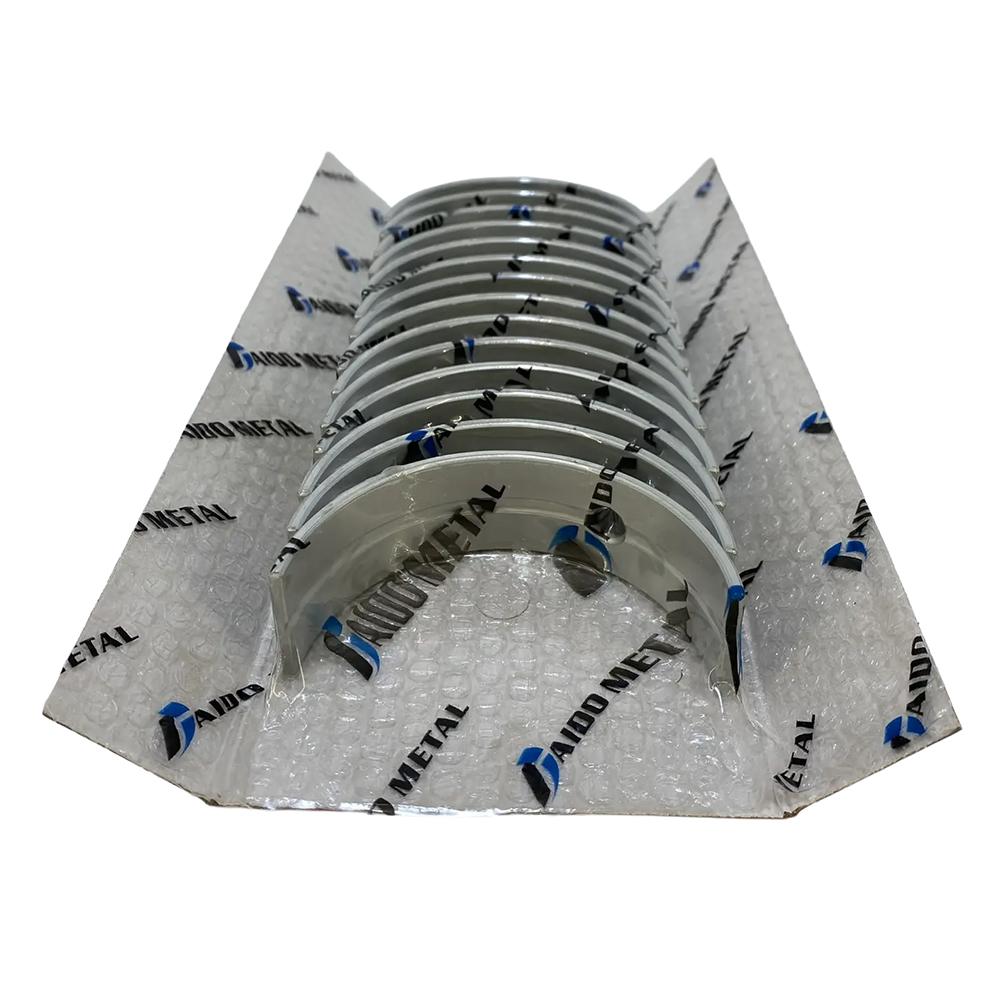

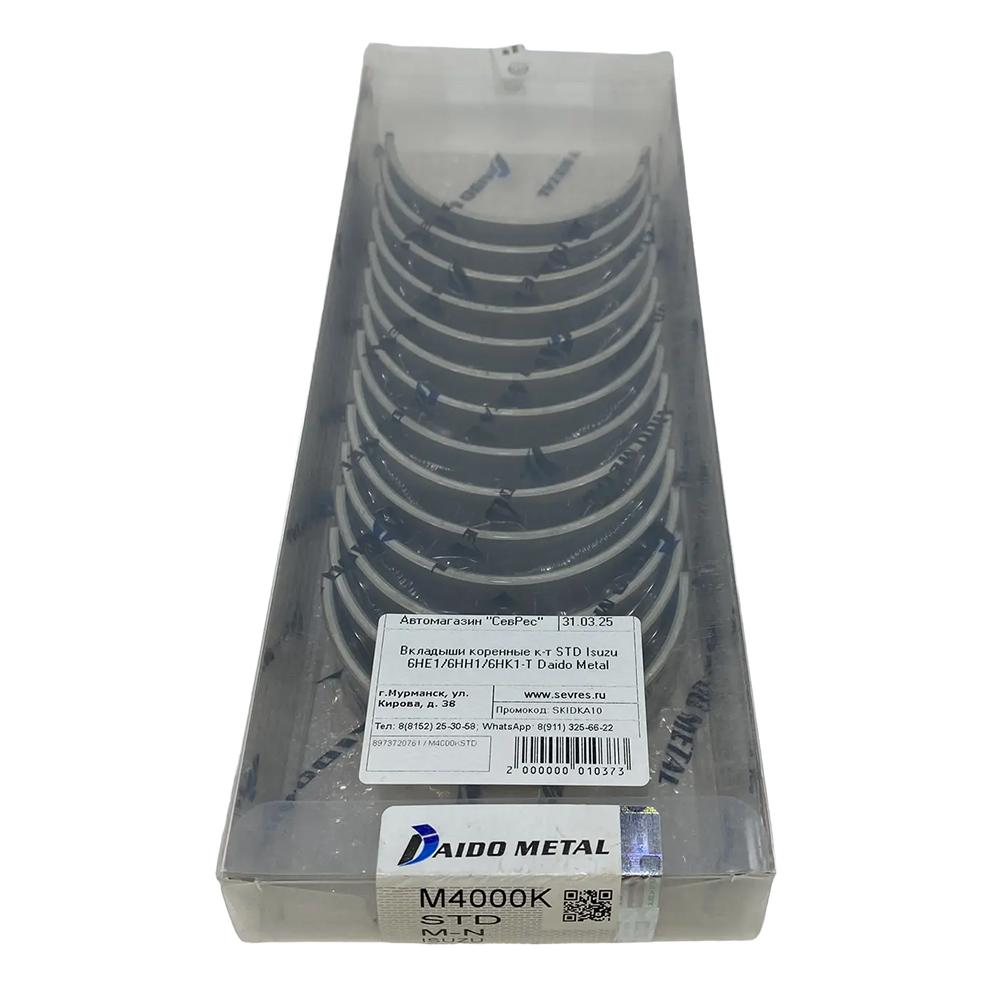

Технические характеристики

• Производитель: Daido Metal (Япония) — ведущий мировой производитель подшипников скольжения, OEM-поставщик для Isuzu, Toyota, Nissan и других автопроизводителей

• Артикул: M4000KSTD

• Тип изделия: комплект коренных вкладышей (main bearings)

• Типоразмер: STD (стандартный, номинальный)

• Цветовая метка: Blue (Синий)

• Количество в комплекте: 14 вкладышей (7 верхних + 7 нижних)

• Применяемость по двигателям: 4HG1 (4,6 л), 4HK1 (5,2 л), 6HK1 (7,8 л)

• Применяемость по моделям: Isuzu NQR71, NQR75, NQR90, NPR75, FVR34, FTR34

• Экологические классы: Евро-2, Евро-3, Евро-4, Евро-5

• Материал: стале-алюминиевый сплав (триметаллическая конструкция)

• Конструкция: тонкостенные вкладыши с фиксирующим усиком

Применение для двигателей

Важно: Комплект M4000KSTD содержит 14 вкладышей (7 верхних, 7 нижних). Этого количества достаточно для:

• 6HK1 — ровно на 7 коренных опор (14 вкладышей)

• 4HG1 / 4HK1 — с запасом (используется 10 вкладышей на 5 опор, 4 вкладыша остаются в запасе)

Функциональное назначение

Коренные вкладыши являются подшипниками скольжения коленчатого вала и выполняют критически важные функции:

• Снижение трения: обеспечивают масляную пленку между коленчатым валом и постелями блока цилиндров

• Восприятие нагрузок: выдерживают высокие циклические нагрузки от работы двигателя

• Точное позиционирование: обеспечивают правильное положение коленчатого вала относительно блока цилиндров

• Отвод тепла: способствуют отводу тепла от коленчатого вала через масляную систему

Размерные группы (цветовые метки)

При заводской сборке двигателя для обеспечения точного масляного зазора вкладыши и коленчатый вал разделяются на размерные группы. Для двигателей Isuzu серий 4H и 6H используются следующие цветовые метки:

Важно: Комплект M4000KSTD с цветовой меткой Blue является наиболее распространенным стандартным размером. При замене вкладышей необходимо убедиться, что цветовая метка на новом комплекте соответствует метке на старых вкладышах или результатам измерения шеек коленчатого вала.

Преимущества

• Оригинальное качество Daido Metal (OEM-поставщик Isuzu). Компания Daido Metal является официальным поставщиком подшипников скольжения для двигателей Isuzu, что гарантирует полное соответствие заводским спецификациям .

• Полный комплект для 6HK1. В отличие от аналогов, данный набор содержит ровно столько вкладышей, сколько необходимо для двигателя 6HK1 (7 коренных опор) .

• Универсальность. Подходит как для 6-цилиндровых (6HK1), так и для 4-цилиндровых (4HG1, 4HK1) двигателей. При использовании на 4-цилиндровых двигателях остается запас на 2 опоры .

• Прецизионная точность изготовления. Вкладыши имеют высокоточные геометрические параметры, обеспечивающие правильный масляный зазор и равномерное распределение нагрузки .

• Триметаллическая конструкция. Стале-алюминиевый сплав обеспечивает низкий коэффициент трения, высокую износостойкость и устойчивость к задирам .

• Цветовая маркировка. Четкая маркировка облегчает идентификацию размерной группы при подборе .

Применение

Данный комплект коренных вкладышей предназначен для установки при капитальном ремонте:

4-цилиндровые двигатели (используется 10 вкладышей, 4 остаются в запасе):

• 4HG1 (4,6 л, Евро-2/3) — Isuzu NQR71, NQR66, NPR71

• 4HK1 (5,2 л, Евро-3/4/5) — Isuzu NQR75, NQR90, NPR75

6-цилиндровые двигатели (полный комплект, 14 вкладышей):

• 6HK1 (7,8 л, Евро-4/5) — Isuzu FVR34, FTR34

Замена коренных вкладышей требуется при:

• появлении стуков в нижней части двигателя

• падении давления масла

• обнаружении металлической стружки в масле

• износе или задирах на рабочих поверхностях

• проведении капитального ремонта двигателя

Дополнительная информация

Диаметры коренных шеек (в соответствии с каталогом Daido Metal):

Рекомендации по установке:

1. Перед установкой новых вкладышей тщательно очистите постели в блоке цилиндров и крышки коренных подшипников от загрязнений, заусенцев и остатков старой прокладки.

2. Проверьте состояние коренных шеек коленчатого вала — они не должны иметь задиров, рисок или конусности.

3. Установите вкладыши в постели блока и в крышки, убедившись, что фиксирующие усики вошли в соответствующие пазы.

4. Важно: Вкладыши с масляной канавкой (верхние) устанавливаются в блок цилиндров, вкладыши без канавки (нижние) — в крышки .

5. Перед окончательной сборкой проверьте масляный зазор с использованием пластикового калибра (Plastigage).

6. Соблюдайте момент затяжки болтов коренных крышек согласно технической документации.

7. После затяжки проверьте, что коленчатый вал свободно вращается без заеданий.

Сравнение с аналогом Taiho M801HSTD:

Следует подчеркнуть, что коренные вкладыши не подлежат повторному использованию. При каждом демонтаже коленчатого вала необходимо устанавливать новые вкладыши. Неправильный подбор размерной группы или нарушение момента затяжки могут привести к заклиниванию коленчатого вала, падению давления масла и серьезному повреждению двигателя .

В заключение, комплект коренных вкладышей Daido Metal M4000KSTD (Blue) является оригинальным качеством OEM-поставщика Isuzu. Для 6-цилиндрового двигателя 6HK1 это полный комплект (1 набор). Для 4-цилиндровых двигателей 4HG1/4HK1 также подходит, но останется 4 лишних вкладыша (на 2 опоры), которые могут пригодиться в будущем.
