Технические характеристики

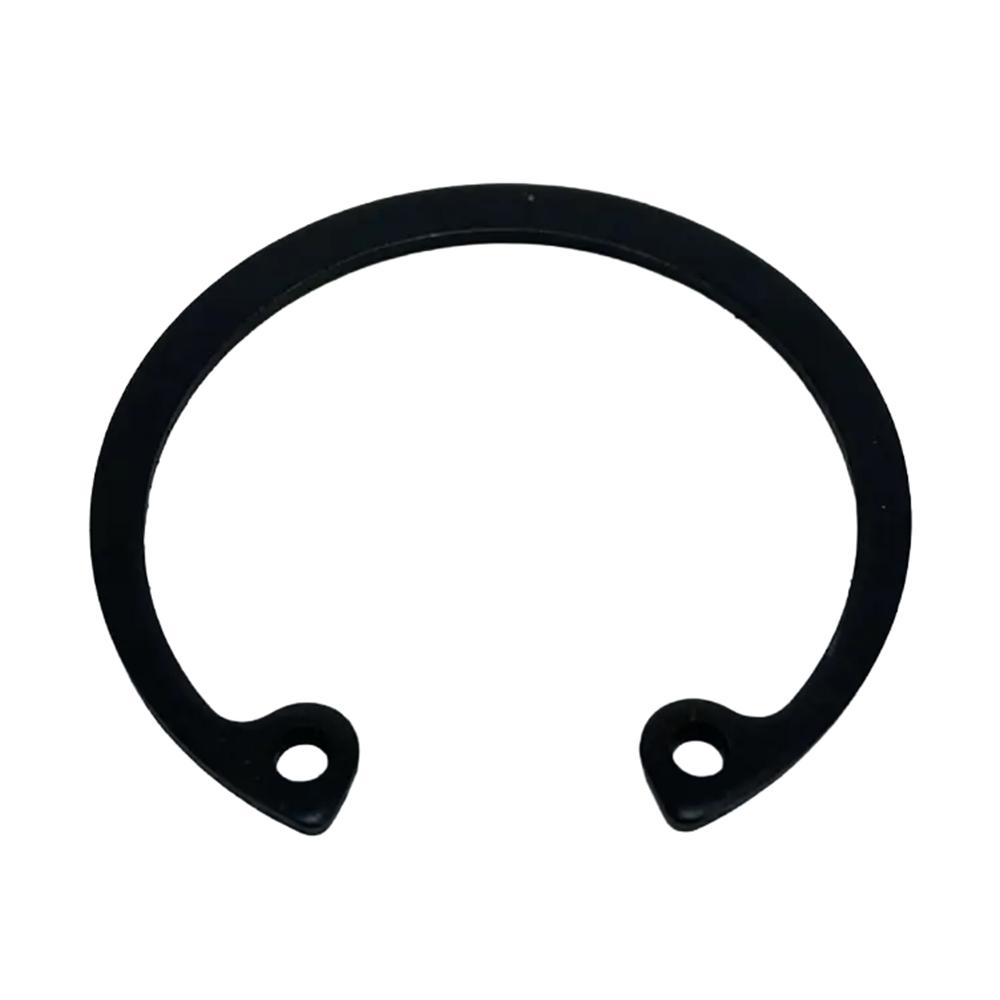

Оригинальное стопорное кольцо (snap ring) предназначено для фиксации поршневого пальца в бобышках поршня двигателя 4HG1, устанавливаемого на грузовые автомобили Isuzu NQR71 экологического класса Евро-2.

• Оригинальный номер: 8943187982

• Производитель: ISUZU (оригинальные запчасти)

• Тип изделия: стопорное кольцо (пружинный фиксатор)

• Применяемость по двигателям: 4HG1 (4,6 л), также适用于 другие двигатели серии 4H (4HF1, 4HE1)

• Применяемость по моделям: Isuzu NQR71, NQR75, NQR90, NPR75

• Материал: пружинная сталь с антикоррозийным покрытием

• Количество на двигатель: 8 шт. (по 2 на каждый поршень)

Функциональное назначение

Стопорные кольца поршневого пальца выполняют критически важную функцию в двигателе:

• Фиксация пальца: удерживают поршневой палец в бобышках поршня, предотвращая его осевое перемещение

• Защита от повреждений: исключают контакт пальца со стенками цилиндра, который может привести к задирам

• Обеспечение безопасности: предотвращают выход пальца из зацепления, что могло бы вызвать катастрофическое повреждение двигателя

Преимущества

• Оригинальное качество Isuzu. Стопорное кольцо произведено в соответствии со строгими заводскими спецификациями, что гарантирует точное соответствие посадочному месту в поршне.

• Высокая упругость материала. Пружинная сталь сохраняет упругие свойства на протяжении всего срока службы, обеспечивая надежную фиксацию даже при высоких температурах и циклических нагрузках.

• Коррозионная стойкость. Специальное покрытие защищает кольцо от воздействия масла и влаги .

• Безопасность эксплуатации. Использование оригинальных стопорных колец исключает риск самопроизвольного выхода пальца из фиксации.

Применение

Данные стопорные кольца предназначены для установки при сборке шатунно-поршневой группы двигателя 4HG1 (4,6 л), устанавливаемого на грузовые автомобили Isuzu NQR71 экологического класса Евро-2. Также могут применяться при ремонте других двигателей серии 4H .

Важно: При каждом демонтаже поршневого пальца стопорные кольца необходимо заменять новыми, так как они теряют упругость после снятия.

Дополнительная информация

Инструкция по установке (согласно руководству по ремонту Isuzu) :

1. Зажмите шатун в тисках, соблюдая осторожность, чтобы не повредить его.

2. Установите поршень на шатун, совместив метку передней части поршня (1) с литой меткой "ISUZU" на шатуне (2) – они должны быть направлены в одну сторону .

3. Нанесите моторное масло на поршневой палец и отверстие в поршне .

4. Рекомендуется нагреть поршень до 80–100°C для облегчения установки пальца .

5. Вставьте палец в поршень до упора в стопорное кольцо.

6. Специальным инструментом (snap ring pliers) установите стопорное кольцо в канавку поршня .

   • Убедитесь, что кольцо полностью вошло в канавку и надежно зафиксировалось.

7. Проверьте, что шатун свободно перемещается на пальце .

Важное примечание: Стопорные кольца изготавливаются из нержавеющей стали и обладают пружинящими свойствами, обеспечивающими надежную фиксацию . При установке убедитесь, что кольцо не деформировано и правильно seated в канавке.

В заключение, оригинальные стопорные кольца Isuzu 8943187982 являются гарантией надежной и безопасной работы шатунно-поршневой группы двигателя 4HG1, предотвращая серьезные повреждения, связанные с выходом поршневого пальца из зацепления.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR71 4HG Евро-2:

На схемах деталь обозначена цифрой: № 126.
