Технические характеристики

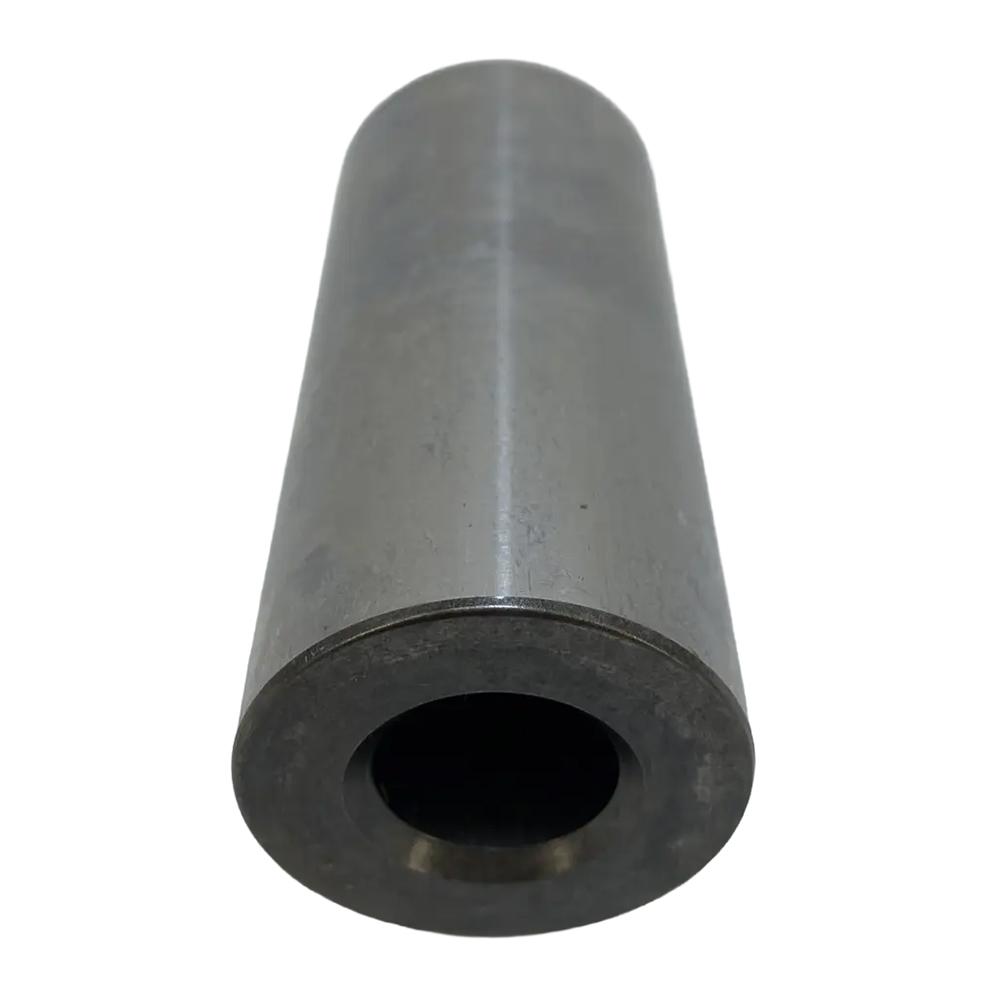

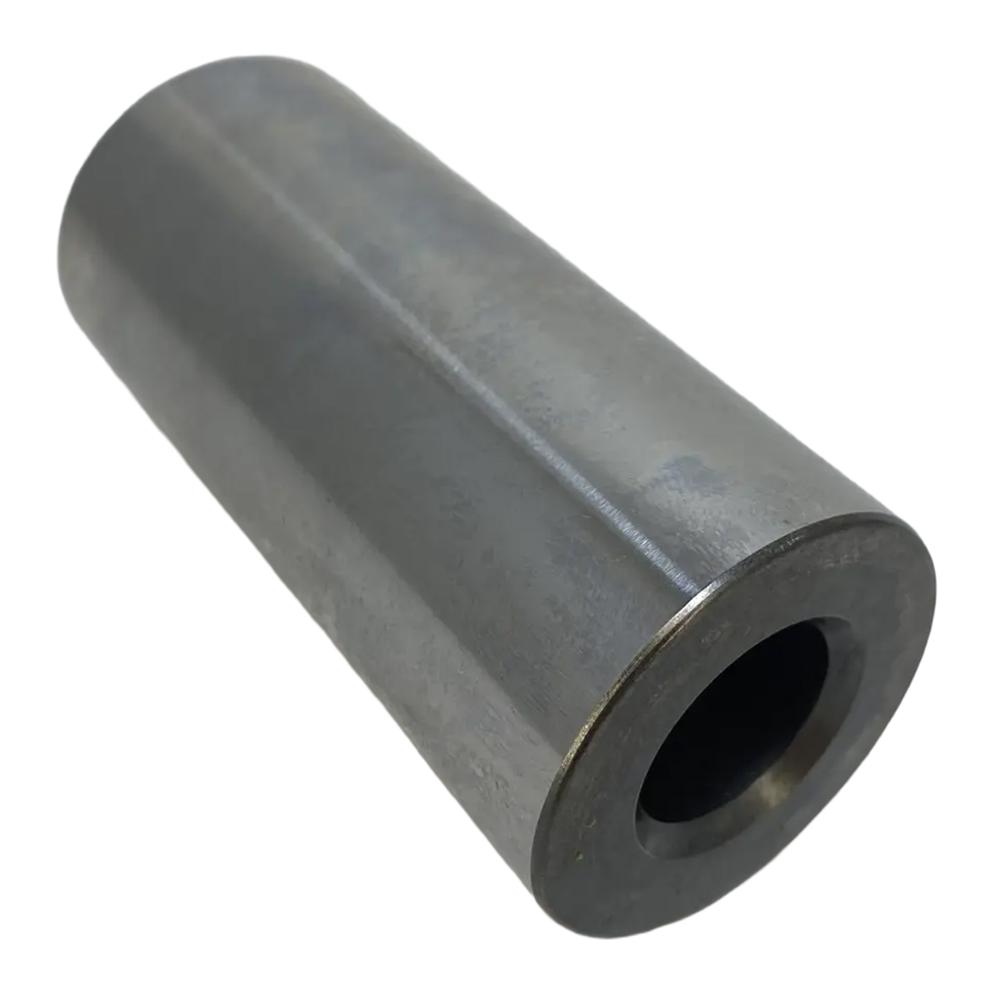

Поршневой палец JMC 8943965891 предназначен для установки в шатунно-поршневую группу двигателя 4HG1, устанавливаемого на грузовые автомобили Isuzu NQR71 экологического класса Евро-2.

• Производитель: JMC (Jiangling Motors Corporation)

• Оригинальный номер: 8943965891

• Тип изделия: поршневой палец (плавающего типа)

• Применяемость по двигателям: 4HG1 (4,6 л)

• Применяемость по моделям: Isuzu NQR71

• Экологический класс: Евро-2

• Материал: высокопрочная легированная сталь

• Количество на двигатель: 4 шт. (по одному на каждый поршень)

• Требуемые сопутствующие детали: стопорные кольца (оригинальный номер 8943187982)

Функциональное назначение

Поршневой палец выполняет ключевую роль в кривошипно-шатунном механизме двигателя:

• Шарнирное соединение: Обеспечивает подвижное соединение поршня с шатуном, передавая усилие от поршня к шатуну и далее к коленчатому валу.

• Плавающий тип: Палец свободно вращается как в бобышках поршня, так и в верхней головке шатуна, что обеспечивает равномерный износ и снижение нагрузок.

• Фиксация: Удерживается в осевом направлении стопорными кольцами, устанавливаемыми в канавки бобышек поршня.

Преимущества

• Качество бренда JMC. Компания JMC является официальным поставщиком компонентов для сборочных конвейеров Isuzu, что гарантирует соответствие заводским спецификациям.

• Высокая прочность. Изготовление из легированной стали обеспечивает устойчивость к знакопеременным нагрузкам в процессе работы двигателя.

• Точная геометрия. Прецизионная обработка поверхности гарантирует правильный зазор в бобышках поршня и верхней головке шатуна.

• Износостойкость. Поверхность пальца имеет высокую твердость, обеспечивающую длительный ресурс в условиях трения скольжения.

Применение

Данный поршневой палец предназначен для установки при капитальном или текущем ремонте двигателя 4HG1 (4,6 л, мощность 115–122 л.с.), устанавливаемого на грузовые автомобили Isuzu NQR71 экологического класса Евро-2.

Важно: При установке поршневого пальца необходимо использовать новые стопорные кольца (оригинальный номер 8943187982), так как они теряют упругость после демонтажа и не обеспечивают надежную фиксацию при повторном использовании.

Дополнительная информация

Рекомендации по установке:

1. Перед установкой тщательно очистите бобышки поршня и верхнюю головку шатуна от загрязнений.

2. Нагрейте поршень до температуры 80–100°C для облегчения установки пальца (рекомендация из руководства по ремонту двигателей серии 4H).

3. Нанесите моторное масло на поршневой палец и отверстия в бобышках поршня.

4. При сборке поршня с шатуном необходимо совместить метку передней части поршня с литой меткой "ISUZU" на шатуне – они должны быть направлены в одну сторону.

5. Вставьте палец в поршень до упора.

6. Установите стопорные кольца в канавки бобышек поршня, убедившись, что они полностью вошли в канавки и надежно зафиксировались.

7. После сборки проверьте, что шатун свободно перемещается на пальце без заеданий.

Следует подчеркнуть, что правильная установка поршневого пальца и использование новых стопорных колец критически важны для надежной работы двигателя. Выход пальца из зацепления может привести к катастрофическому повреждению двигателя.

В заключение, поршневой палец JMC 8943965891 представляет собой качественную деталь, необходимую для восстановления шатунно-поршневой группы двигателя Isuzu 4HG1 при капитальном ремонте.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR71 4HG1 Евро-2:

На схемах деталь обозначена цифрой: № 83.
