Технические характеристики

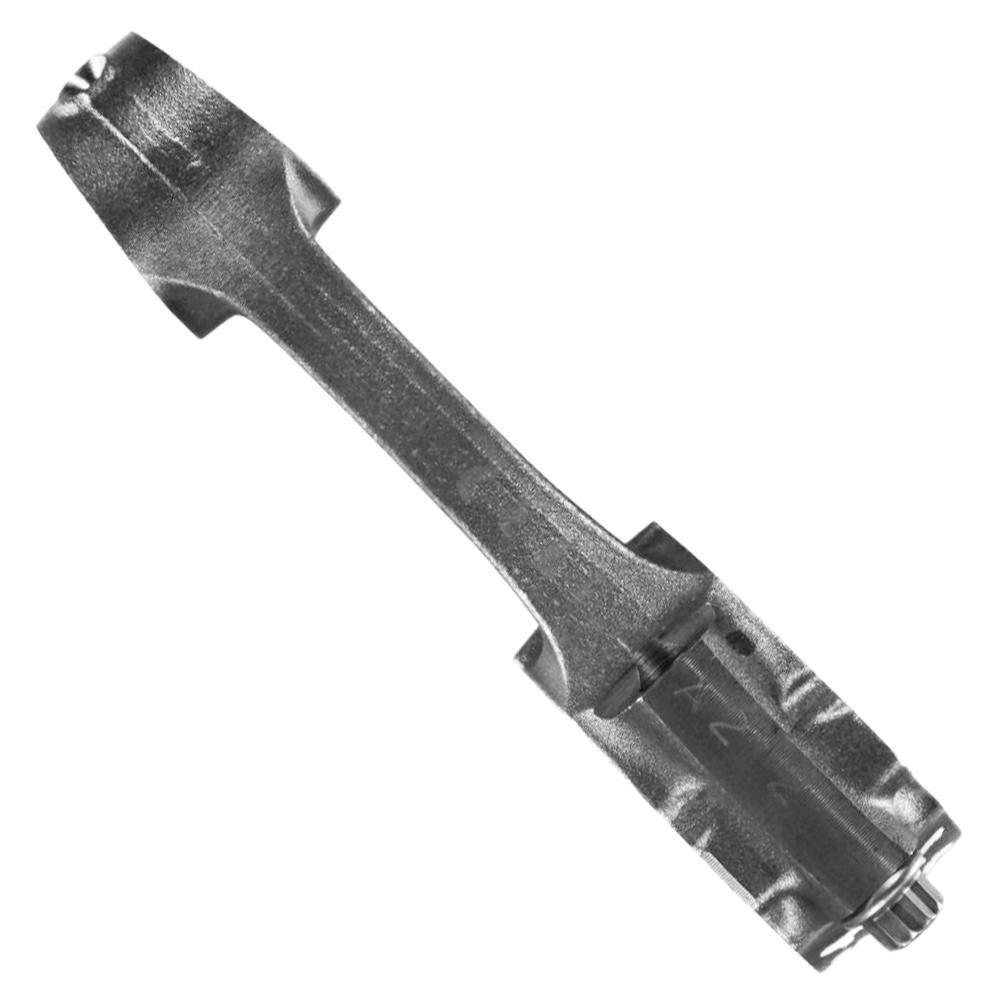

Шатун JMC 8971350327 предназначен для установки в двигатель 4HG1, устанавливаемый на грузовые автомобили Isuzu NQR71 экологического класса Евро-2.

• Производитель: JMC (Jiangling Motors Corporation)

• Оригинальный номер: 8971350327

• Тип изделия: шатун (connecting rod) в сборе

• Применяемость по двигателям: 4HG1 (4,6 л, мощность 115–122 л.с.)

• Применяемость по моделям: Isuzu NQR71

• Экологический класс: Евро-2

• Материал: высокопрочная сталь, кованая

• Количество на двигатель: 4 шт.

• Тип конструкции: шатун с прямым разъемом нижней головки

Функциональное назначение

Шатун является ключевым элементом кривошипно-шатунного механизма двигателя и выполняет следующие функции:

• Передача усилия: передает усилие от поршня к коленчатому валу, преобразуя возвратно-поступательное движение поршня во вращательное движение коленвала

• Соединение поршня с коленвалом: верхняя головка шатуна соединяется с поршнем через поршневой палец, нижняя головка крепится к шатунной шейке коленчатого вала

• Обеспечение смазки: в шатуне предусмотрены масляные каналы для смазки поршневого пальца и шатунных вкладышей

Преимущества

• Качество бренда JMC. Компания JMC является официальным поставщиком компонентов для сборочных конвейеров Isuzu, что гарантирует соответствие заводским спецификациям.

• Высокая прочность. Кованая конструкция из легированной стали обеспечивает устойчивость к высоким механическим нагрузкам в процессе работы двигателя.

• Точная геометрия. Прецизионная обработка поверхностей гарантирует правильные зазоры в подшипниках и точное позиционирование поршня в цилиндре.

• Сбалансированность. Шатуны изготавливаются с минимальными допусками по весу, что обеспечивает балансировку коленчатого вала.

Применение

Данный шатун предназначен для установки при капитальном или текущем ремонте двигателя 4HG1 (4,6 л, мощность 115–122 л.с.), устанавливаемого на грузовые автомобили Isuzu NQR71 экологического класса Евро-2.

Замена шатуна требуется при:

• деформации или изгибе шатуна

• повреждении верхней или нижней головки

• износе отверстия под поршневой палец

• появлении трещин или других дефектов металла

• проведении капитального ремонта двигателя

Дополнительная информация

Рекомендации по установке:

1. Перед установкой проверьте шатун на отсутствие деформаций и трещин.

2. Убедитесь, что шатун соответствует весовой категории (шатуны в двигателе должны быть одной весовой группы).

3. При сборке поршня с шатуном необходимо совместить метку передней части поршня с меткой "ISUZU" на шатуне – они должны быть направлены в одну сторону.

4. Поршневой палец запрессовывается в предварительно нагретый поршень.

5. Установите новые стопорные кольца поршневого пальца (оригинальный номер 8943187982).

6. При установке шатуна на коленчатый вал используйте новые шатунные вкладыши и соблюдайте момент затяжки шатунных болтов согласно технической документации.

7. После сборки проверьте, что шатун свободно вращается на шатунной шейке коленвала.

Следует подчеркнуть, что шатун является ответственной деталью, от которой зависит надежность и безопасность работы двигателя. При обнаружении любых дефектов шатун подлежит замене, а не ремонту.

В заключение, шатун JMC 8971350327 представляет собой оригинальную деталь, необходимую для восстановления кривошипно-шатунного механизма двигателя Isuzu 4HG1 при капитальном ремонте.

Данный товар является универсальным и подходит к следующему модельному ряду:

Товар также может подходить к другим моделям и маркам автомобилей, не указанным тут.

Isuzu NQR71 4HG Евро-2:

На схемах деталь обозначена цифрой: № 84.

Следующие детали могут быть полезными в случае ремонта автомобиля. Все детали указанные в таблице присутствуют на схеме, приложенной в блоке с фото.
